Az elektronikus tervezés területén a PCB áramköri kártya az alapvető elem a különféle elektronikus eszközök megvalósításához. Az elektronikus eszközök növekvő bonyolultságával növekszik a magasabb teljesítmény és a funkcionálisabb áramköri tervek iránti igény is. Annak érdekében, hogy megfeleljen ezeknek az igényeknek, sok mérnök fordult a többrétegű PCB-k tervezéséhez. Közülük 10 rétegű PCB áramköri kártyát széles körben üdvözölnek a nagy megbízhatóságuk és a jó jel integritásuk miatt.

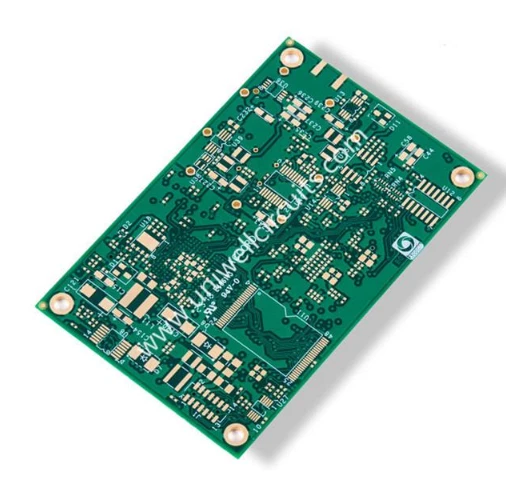

10 rétegű PCB áramköri lap prototípus -készítése egy fejlett gyártási technológia, amely lehetővé teszi a mérnökök számára, hogy több komplex áramköri rendszert integráljanak egyetlen táblára. Ennek a technológiának a kialakulása hatékonyabbá és kényelmesebbé tette a komplex áramköri terveket. A 10 rétegű PCB áramköri lap használatával a prototípus készítéséhez a mérnökök több funkcionalitást érhetnek el egy kompakt térben, miközben megőrzik az áramkör teljesítményét és stabilitását.
A hatékony és összetett áramkör kialakításának elérése érdekében az első lépés a megfelelő 10 rétegű PCB -anyag kiválasztása. Az anyagok kiválasztásakor figyelembe kell venni az olyan tényezőket, mint az elektromos teljesítmény, a hőteljesítmény, a mechanikai szilárdság és a termikus tágulási együttható. Például a rézfólia vastagságának megválasztása közvetlenül befolyásolja az áramköri lap elektromos és termikus teljesítményét, ezért ésszerű választást kell végezni az áramkör tényleges igényei alapján.
A megfelelő anyagok kiválasztása mellett az ésszerű huzalozási kialakítás a hatékony és összetett áramkör kialakításának kulcsa is. Vezetékezés esetén tanácsos elkerülni a jelvonalak közötti áthallást és az elektromos vezetékek zaj interferenciáját, amennyire csak lehetséges. Ezenkívül gondoskodni kell arról, hogy az energia- és őrölt vezetékek elrendezése ésszerű legyen az elektromágneses interferencia (EMI) kockázatának csökkentése érdekében.
Az áramkör teljesítményének és stabilitásának további javítása érdekében a többrétegű PCB tervezési módszerét is alkalmazhatjuk. A különböző funkcionális modulok különböző szinteken történő elosztásával jobb jel -izoláció és hőkezelés érhető el. Ezenkívül a többrétegű PCB-k nagyobb elektromágneses árnyékolási teljesítményt nyújthatnak, ezáltal csökkentve az elektromágneses interferencia hatását.
