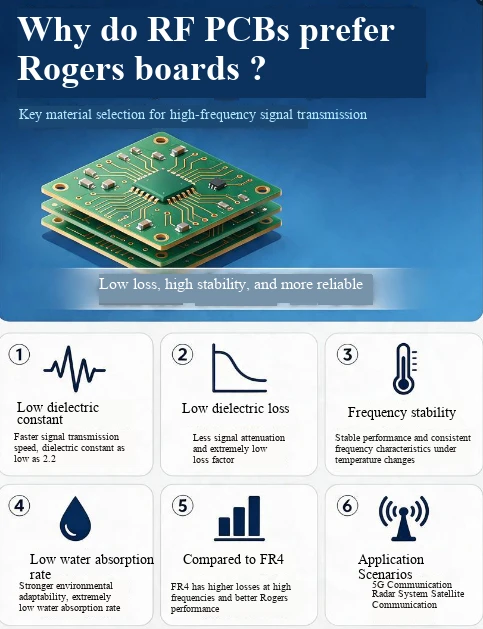

A rádiófrekvenciás (RF) PCB-k előnyben részesítik a Rogers kártyákat, amelyek lényege az, hogy a nagyfrekvenciás elektromos teljesítmény, a hőstabilitás és a tömeggyártási kompatibilitás tekintetében átfogóan felülmúlják a hagyományos FR-4 kártyákat, így tökéletesen megfelelnek az RF áramkörök szigorú követelményeinek az alacsony veszteség és a nagy pontosságú impedancia szabályozás terén.
Kiváló nagyfrekvenciás elektromos teljesítmény
Ultra alacsony veszteségi tényező (Df): A Rogers tábla Df-értéke akár 0,0009-et is elérhet (például RO5880), ami jóval alacsonyabb, mint a normál FR-4 0,02-e. A 77 GHz-es milliméteres hullámjelenetben a jel csillapítása 1,3 dB/inch-en belül szabályozható, nagymértékben javítva a radar észlelési tartományát és pontosságát.
Stabil és szabályozható dielektromos állandó (Dk): Dk a teljes 2,2-12,85 tartományt lefedi, és a -55-125 fok tartományban ingadozik ± 0,02-nél kisebb vagy azzal egyenlő. Az impedancia szabályozási pontossága elérheti a ± 3%-ot, teljes mértékben megfelel az 50 Ω-os karakterisztikus impedancia szigorú követelményeinek az RF áramkörökben.
Rendkívül alacsony vízfelvétel: Vízfelvételi sebesség<0.02%, Dk and Df will not drift in humid environments, avoiding performance degradation of RF signals in high humidity scenarios.
Kiváló hő- és mechanikai megbízhatóság
Magas hővezető képesség: Az RO4350B hővezető képessége 0,69 W/m · K, ami kétszerese a normál FR-4 értéknek. Gyorsan elvezetheti az RF teljesítményerősítők által termelt hőt, és elkerülheti az áramkör túlmelegedését és meghibásodását.
A rézfólia hőtágulási együtthatójának (CTE) illesztése: A Z tengelyű CTE 65 ppm/fokon belül van szabályozva, ami nagymértékben illeszkedik a rézfólia hőtágulási jellemzőihez, jelentősen csökkenti a többrétegű lemezhegesztési vetemedés és a fémes lyuktörés kockázatát, és alkalmazkodik az autóipari magas és alacsony hőmérsékletű ütéstesztek követelményeihez.
Erős rezgéscsillapító mechanikai teljesítmény: 450 MPa vagy annál nagyobb hajlítószilárdság, képes ellenállni a jármű- és repülőgép-forgatókönyvekben előforduló erős vibrációknak, valamint a hosszú távú működési stabilitás, amely sokkal jobb, mint a hagyományos nagyfrekvenciás lemezek.
Folyamat-kompatibilitás a tömeggyártás megvalósításához
Kompatibilis a FR-4 hagyományos feldolgozási folyamattal: Az RO4000-es sorozathoz nincs szükség speciális PTFE fúró- és présberendezésekre, és közvetlenül tömegesen gyártható hagyományos PCB gyártósorokon. A feldolgozási hozam sokkal magasabb, mint a tiszta PTFE lapoké, és a teljes költség 30-50%-kal alacsonyabb, mint a tiszta PTFE-oldaté.
Vegyes nyomású szerkezet kialakításának támogatása: Pontos kevert nyomást tud elérni FR-4 táblával. Az RF jelréteg Rogers szubsztrátot használ az alacsony veszteség biztosítása érdekében, a digitális/teljesítményi réteg pedig FR-4-t használ a költségek szabályozására. Az átfogó megoldás több mint 40%-kal csökkenti a költségeket a teljes Rogers kártyához képest, így ez az 5G bázisállomások és járműradarok tömeggyártásának fő architektúrája.
A paraméterek szabványosítása a teljes sorozatban: A különböző táblák Dk egyenletességi különbsége kisebb vagy egyenlő, mint ± 0,02, így nincs szükség az áramköri tervezés ismételt módosítására. A tömeggyártás konzisztenciája sokkal jobb, mint a niche-nagyfrekvenciás tábláké, és az ellátási lánc szállítási ciklusa stabil és ellenőrizhető.
Minden forgatókönyvet lefedő termékmátrix
Az általános RF RO4000 sorozattól, a milliméteres hullámú radartól a RO3000 sorozatig, a műholdas kommunikációs RT/duroid sorozatig, a miniatürizált, nagy Dk TMM sorozatig a Rogers teljes termékcsaláddal rendelkezik, amely pontosan megfelel az összes rádiófrekvenciás alkalmazási forgatókönyvnek a fogyasztói minőségű WiFi 6-tól a katonai fokozatú fázisradarig. Az iparágban a nagyfrekvenciás kártya benchmark választásaként ismerik el.
