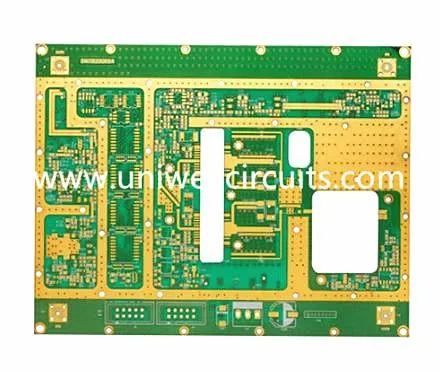

10L ENIG nagyfrekvenciás PCB
1.Termék leírása
Leírás
10 réteg aranyba merülő nagyfrekvenciás PCB
Réteg: 10 réteg
Anyag: Ro4350B + FR4
Vastagság: 1,5 mm
Felületi kivitel: ENIG (2U ")
Minimális nyílás: 0,35 mm.
Alkalmazás: ipari automatika
Jellemzők: nagyfrekvenciás keverés.
Uniwell áramköröket 2007-ben alapítottunk, amely egy hi-tech vállalat, amely szakosodott a fajta, közepes volumenű, testreszabott PCB és PCBA termékek RoHS, UL, ISO, SGS tanúsítás.10 év tapasztalattal PCB termelés, teljes lelkesedéssel, Uniwell keresi előre, hogy a képzett szállítója legyen!
2.Application
A Uniwell gyors fordulatú prototípusokat és közepes térfogatú PCB-kat kínál.
Termékeinket széles körben alkalmazzák az Aerospace, az orvosi, az autóipari, a távközlési, a számítógépek, az audio, a videó termékek és így tovább.
3. Specifikáció a PCB szolgáltatásainkról
Anyag | FR4, CEM-3, fémmag, |
Halogénmentes, Rogers, PTFE | |
Max. Finishing Board méret | 1500X610 mm |
Min. A lemez vastagsága | 0,20 mm |
Max. A lemez vastagsága | 8,0 mm |
Buried / Blind Via (nem kereszt) | 0.1mm |
Képarány | 16:01 |
Min. Fúrásméret (mechanikai) | 0,20 mm |
Tolerancia PTH / préselési furat / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Rétegszám | 40 |
Max. réz (belső / külső) | 6OZ / 10 OZ |
Fúró tűrés | +/- 2mil |
Layer to layer regisztrálás | +/- 3mil |
Min. vonal szélessége / tér | 2.5 / 2.5mil |
BGA pályán | 8mil |
Felületkezelés | HASL, Ólommentes HASL, |
ENIG, Immersion ezüst / ón, OSP |
4. Csomagolás és szállítás
Csomagolás
Általában csomagoljuk a PCB-t buborék műanyag tasakokkal, hogy tökéletesen védjük a termékeket.
Szállítás
Az Uniwell megrendelést kérheti megrendelésre. Akár azt akarják választani, hogy a DOOR to DOOR expressz kézbesítés, vagy a levegő vagy a tenger, ez minden rendben van. És azt is választjuk a legolcsóbb, safty kézbesítést az Ön számára.
5.Kis tudás --- a nagy frekvenciájú PCB karaktere
(1) A dielektromos állandó (Dk) legyen kicsi és stabil, általában kisebb, annál jobb. A jelátviteli sebesség arányos az anyag dielektromos állandó négyzetgyökével, a nagy dielektromos állandó valószínűleg a jelátviteli késleltetést okozza.
(2) A dielektromos veszteségnek (Df) kisebbnek kell lennie, ami elsősorban a jelátvitel minőségét befolyásolja, a kisebb dielektromos veszteség, a jelvesztés is kisebb.
(3) A hőtágulási együtthatónak a lehető legnagyobb mértékben közel kell lennie a rézfóliához, mivel a forró és hideg változások következetlenségei a rézfólia elválasztását eredményezik.
(4) az alacsony vízfelszívódás hatással lesz a dielektromos állandóra és a dielektromos veszteségre nedves állapotban.
(5) Más hőállóság, vegyszerállóság, ütőszilárdság, héj-szilárdság stb. Szintén jónak kell lennie.
A nagyfrekvenciás tábla hiba jelenségét elsősorban az alacsony dielektromos állandó érték okozza, amely a nagyfrekvenciás áramkör stabilitásának hatására következett be. A nagyfrekvenciás jelnek a vezetője bőrhatása van, az áramköri lap alacsony dielektromos állandója nagyfrekvenciás jelveszteséget okoz, jelet gyengít, frekvencia sodródást, még a rezgés leállítását is. A teljes elektromos teljesítmény rosszabb.
A Uniwell egy professzionális kínai PCB gyártó, amely magas színvonalú PCB szolgáltatást nyújt, beleértve a nagy frekvenciájú PCB gyártást, megfizethető áron, ha többet szeretne tudni róla, kérjük, forduljon hozzánk szabadon.
