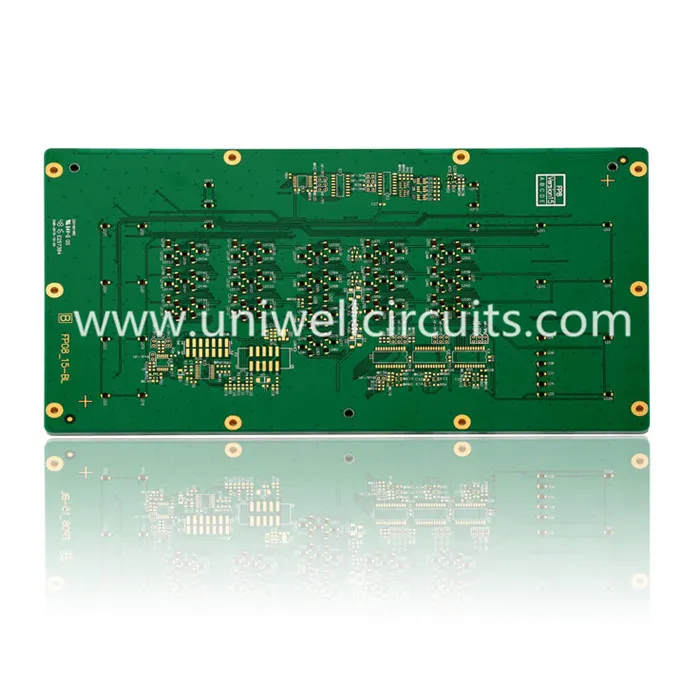

1. A leírás leírása
Leírás
Réteg: 16
A panel vastagsága: 1,60 mm
Felületkezelés: ENIG (2u ").
Anyag: FR4 TG170.
Minimális vonalszélesség / vonal távolság: 5 / 6.1mil
Ha nem biztos abban, hogy az adott művelethez FR-5 magas TG tábla van, vagy hogy pontosan egy TG PCB működik az érzékeny áramkörök védelme érdekében a megvalósítás során, örömmel mondjuk el mindent, amit tudnia kell. Olvassa el, hogy teljes mértékben megértse, hogyan működik egy magas hőmérsékletű PCB, és mit tehet az Ön számára. Miután elégedett volt azzal, hogy az FR-4 high-TG táblák megfelelőek az Ön számára, a Uniwell szívesen segít megoldani ezt a problémát, kérjük, forduljon hozzánk.
2.Társasági profil
Uniwell áramköröket 2007-ben alapítottunk, és két modern gyártóüzemünk van Shenzhenben és Jiangmenben, fejlett gyártóberendezésekkel és összesen 600 alkalmazottal. Shenzhen gyár speciális tervezése, fejlesztése, gyártása és értékesítése nagy pontosságú kétoldalas és többrétegű PCB (Printed Circuit Board) középpontjában a gyors fordulatot, prototípus, közepes és nagy mennyiségű, Jiangmen gyár kifejezetten a kis-és közepes tömeggyártás kötetek. Kombináció Jiangmen és Shenzhen létesítmények Uniwell képes megfelelni minden ügyfelünk minden parancsot prototípus tömegtermelés. A tapasztalt és képzett menedzsmenttel, a következetes, magas színvonalú, szabadalmaztatott gyártási technikákkal és professzionális szolgáltatással várjuk hosszú távú partnereinket Kínában.
3. A termelési kapacitásunk
Shenzhen gyár
Anyag | FR4, CEM-3, fémmag, |
Halogénmentes, Rogers, PTFE | |
Max. Finishing Board méret | 1500X610 mm |
Min. A lemez vastagsága | 0,20 mm |
Max. A lemez vastagsága | 8,0 mm |
Buried / Blind Via (nem kereszt) | 0.1mm |
Képarány | 16:01 |
Min. Fúrásméret (mechanikai) | 0,20 mm |
Tolerancia PTH / préselési furat / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Rétegszám | 40 |
Max. réz (belső / külső) | 6OZ / 10 OZ |
Fúró tűrés | +/- 2mil |
Layer to layer regisztrálás | +/- 3mil |
Min. vonal szélessége / tér | 2.5 / 2.5mil |
BGA pályán | 8mil |
Felületkezelés | HASL, Ólommentes HASL, |
ENIG, Immersion ezüst / ón, OSP |
Jiangmen gyár
Anyag | FR4 (normál vagy magas TG vagy halogénmentes) |
CEM-3 Al alapú | |
Max. Finishing Board méret | 540x620 mm |
Min. A lemez vastagsága | 0,20 mm |
Max. A lemez vastagsága | 8,0 mm |
Buried / Blind Via (nem kereszt) | 0.2mm |
Képarány | 00:01 |
Min. Fúrásméret (mechanikai) | 0,20 mm |
Tolerancia PTH / préselési furat / NPTH | +/- 0,0762 mm & +/- 0,05 mm & +/- 0,05 mm |
Max. Rétegszám | 12 |
Max. rézvastagság | 3 OZ belső réteg / 4OZ külső réteg |
A céltűrő tűrés | +/- 2mil |
Layer to layer regisztrálás | +/- 3mil |
Min. vonal szélessége / tér | 4 / 4mil |
BGA pályán | 10mil |
Felületkezelés | HASL, Ólommentes HASL, |
ENIG (+ G / F), Immersion ezüst / ón OSP, Peelable maszk, Szénpaszta |
4. Szolgáltatásaink
1) Átfogó dokumentumellenőrzés a Gerber és Bom PCB hibáinak megelőzésére.
2) Javasoljon legjobb minőségű csere alacsonyabb áron.
3) Mérnöki támogatás a teszteléshez és javaslatok a tömeggyártáshoz.
4) Javasoljuk a legjobb szállítási módszert.
5) Jelentkezzen az NDA-val, hogy biztonságban tartsa a tervét.
Népszerű tags: 16l ENIG nagy TG FR4 PCB, Kína, beszállítók, gyártók, gyár, olcsó, személyre szabott, alacsony ár, jó minőség, árajánlat
