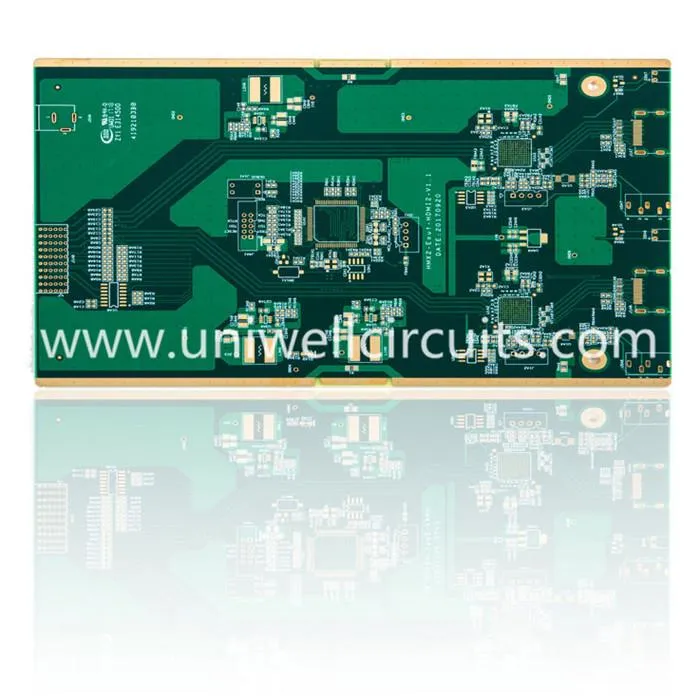

4L merülő arany halogénmentes PCB
1.Termék leírása
Leírás:
Réteg: 4
A panel vastagsága: 1,60 mm
Felületkezelés: merítés arany.
Anyag: halogénmentes FR4.
Minimális vonalszélesség / vonal távolság: 5 / 6.1mil
2. Miért választott minket?
Uniwell Circuits - A vezető prototípus, kis volumenű, nagyfokú nehézség, nagy pontosságú, PCB Kínában és van jó szolgáltatásunk --- Gyorsabb és gyors szállítás, gyors válasz, válasz 1 órán belül Jellemzők: Magas vezetési sűrűség, könnyű súly, vékony vastagság, hajlítás jó!
Kínálunk 24 × 7 órás idézet szolgáltatást és mérnöki támogatást
1: A legjobb nyersanyagok
Magas TG, FR4, nagy frekvenciájú (Rogers, Teflon, ARLON, TYCONIC), halogénmentes
2: gyors fordulási szolgáltatás
2 réteg 24 / H
4-8 réteg 48 / H
3: Haladó technológia
min / T / G: 2,5 / 2,5 mil
Impedancia-szabályozás ± 10%
MAX képarány a lemezvastagsághoz képest a fúró 16: 1 méretéhez képest
Felületkezelés: HASL, Aranyozás, Merítési arany, Merítési ón, Immersion ezüst, Arany ujjak, OSP
3.Társasági információk
Uniwell áramkörök co., LTD. 2007-ben alakult, két modern gyárunk van, 2007-ben alakult a Shenzhen gyár 2007-ben, a Speciális a gyors turnéhoz: prototípus, mintavételezés és kis mennyiségű megrendelés, 8000 típus havonta, 24 órás gyorsforgatás, kb. 260 alkalmazott, 33. 36 QA & QC staff, Tanúsítványok: UL (E314500), IS0 9001, ISO 14001, TS16949: 2014. Jiang férfi gyárat 2010 októberében alapították, a Speciális közepes és tömeges gyártási sorrendben, kb. 250 alkalmazottal, kapacitással havonta 300.000 négyzetméter, jóváhagyva UL (E314500), IS0 9001, ISO 14001, TS16949.
4.A NYÁK-gyártás részletes leírása
Anyag | FR4, CEM-3, fémmag, |
Halogénmentes, Rogers, PTFE | |
Max. Finishing Board méret | 1500X610 mm |
Min. A lemez vastagsága | 0,20 mm |
Max. A lemez vastagsága | 8,0 mm |
Buried / Blind Via (nem kereszt) | 0.1mm |
Képarány | 16:01 |
Min. Fúrásméret (mechanikai) | 0,20 mm |
Tolerancia PTH / préselési furat / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Rétegszám | 40 |
Max. réz (belső / külső) | 6OZ / 10 OZ |
Fúró tűrés | +/- 2mil |
Layer to layer regisztrálás | +/- 3mil |
Min. vonal szélessége / tér | 2.5 / 2.5mil |
BGA pályán | 8mil |
Felületkezelés | HASL, Ólommentes HASL, |
ENIG, Immersion ezüst / ón, OSP |
5.FAQ
Kérdés: Ön kereskedelmi vállalat vagy gyártó?
Jelenleg 10 év tapasztalattal rendelkező PCB-gyártók vagyunk.
Kérdés: Mi a helyzet a szállítási határidővel?
Támogatás 48 óra kifejezett minta, Általában a minták 3-5 munkanapot igényelnek, a tömegtermelés 8-12 munkanap.
K: Mi a minimális rendelési mennyisége?
Mi MOQ 1 PCS / panel.
K: Mi az Ön előnye, mint más szállító?
10 éves tapasztalattal rendelkezünk a PCB-termékek előállításában, és megbízható a nyersanyag-beszállítókkal. Megtalálhatjuk a legjobb forrást, hogy következetesen csökkentsük költségeit.
K: Biztos vagyok-e a PCB tervezéséhez?
Az ügyfelek szerzői jogai soha nem fogják gyártani a PCB-kártyát valaki másnak a fájlokhoz, hacsak írásban nem kapjuk meg.
