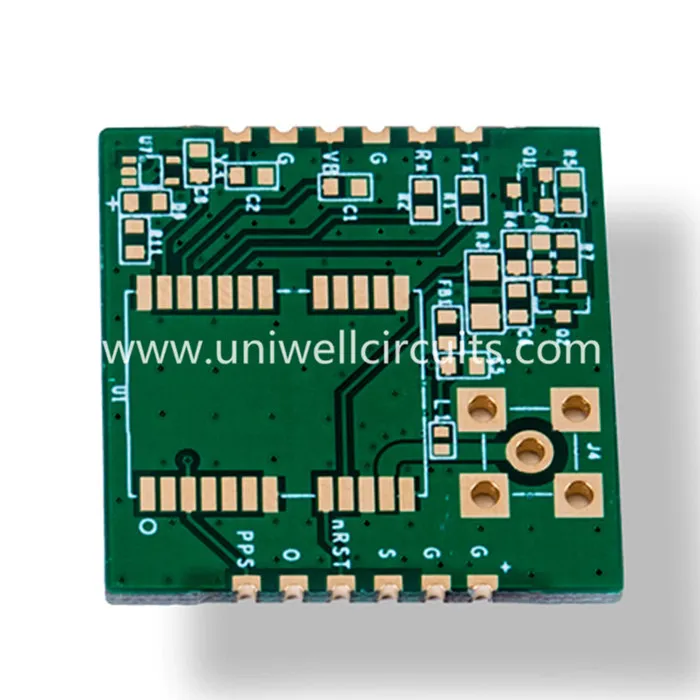

ENIG kétoldalas PCB
1. Termékleírás
Leírás:
Réteg: 2
A panel vastagsága: 1,6 mm
Felületkezelés: Vegyi arany.
Anyag: FR4 TG130.
Minimális vonalszélesség / vonal távolság: 10 / 10mil
Min lyuk: 0,3 mm
2. Céginformáció
UNIWELL áramkörök együttműködés. egy professzionális nyomtatott áramköri kártya (PCB) gyártója Kínából, szakosodott a gyártási szolgáltatás a merev PCB, flex PCB, merevlemezes PCB, nagyfrekvenciás PCB és alumínium alap PCB. Jelenleg 2 gyárunk van, teljes mértékben megfelelhetünk a prototípusnak a mennyiségi utasítás parancsnak. Nagy hangsúlyt fektetünk a termék minőségére, és 2010 októberében kaptuk az IS09001-2008, az ISO TS16949: 2009 tanúsítványt az autóipar számára. Termékeink alkalmazási területei különbözőek: a fogyasztói elektronika, az ipar, az autóipar, a kommunikáció, az informatika, a biztonság , orvosi termékek és így tovább. Várakozásaink szerint Ön a hosszú távú partnere Kínában.
3.Key specifikációk
Anyag | FR4, CEM-3, fémmag, |
Halogénmentes, Rogers, PTFE | |
Max. Finishing Board méret | 1500X610 mm |
Min. A lemez vastagsága | 0,20 mm |
Max. A lemez vastagsága | 8,0 mm |
Buried / Blind Via (nem kereszt) | 0.1mm |
Képarány | 16:01 |
Min. Fúrásméret (mechanikai) | 0,20 mm |
Tolerancia PTH / préselési furat / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Rétegszám | 40 |
Max. réz (belső / külső) | 6OZ / 10 OZ |
Fúró tűrés | +/- 2mil |
Layer to layer regisztrálás | +/- 3mil |
Min. vonal szélessége / tér | 2.5 / 2.5mil |
BGA pályán | 8mil |
Felületkezelés | HASL, Ólommentes HASL, |
ENIG, Immersion ezüst / ón, OSP |
Ingyenes töltés E-teszt: 100%
Ellenőrzési szabvány: IPC-A-600H / IPC-6012B, 2/3 osztály
Kimenő jelentések: végső ellenőrzés, E-teszt, forraszthatósági vizsgálat, mikroszekció és így tovább
Minősítések: UL, RoHS, ISO14001: 2004, ISO / TS16949: 2009
4.Mi van egy lezárt nyílás?
Egy lezárt utca akkor történik, ha az átvezető nyíláson át a bevonatot úgy tesszük, hogy a felület teljes mértékben fémes legyen, minimális réz / sapka vastagsága 5um a 2. osztály követelményeinek, vagy 12um a 3. osztály követelményeinek.
Ez azt jelenti, hogy az utótöltő anyag epoxigyanta, szemben a forrasztással, mivel az epoxid minimálisra csökkenti a légbuborékok kockázatát, vagy a forrasztási műveletek során a kitöltést. Ez az IPC-4761 típusú, VII típusú - töltött és lezárt lyukakon keresztül. Ezt tipikusan a via in pad vagy BGA alkalmazásokhoz használják, ahol nagy sűrűségű jellemzők szükségesek.
