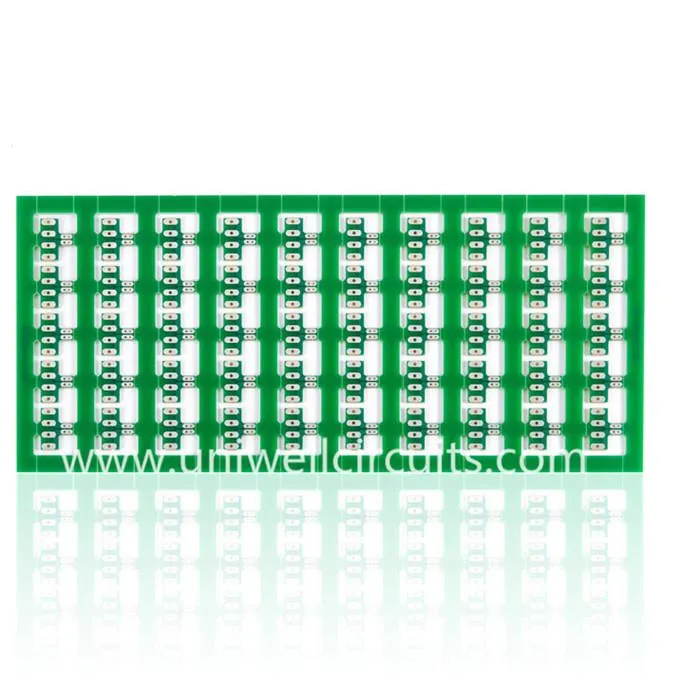

Halogénmentes egyrétegű PCB
1. A leírás leírása
Leírás
Réteg: 1
A panel vastagsága: 1,60 mm
Felületkezelés: LF HASL.
Anyag: halogénmentes FR4.
Minimális vonalszélesség / vonal távolság: 20 / 20mil
Mint ISO9001 cég, mi vagyunk az egyik legismertebb PCB gyártók Kínában összehangolt erőfeszítéseket gyártanak környezetbarát egyedi PCB-k, amelyek enyhítik az ügyfelek aggodalmait. A halogénmentes PCB-k általánosan használt szubsztrátuma S1155 (FR4) és S1165 (FR4), az alábbi táblázat felsorolja az aljzat egyes paramétereit:
| Anyag | TG (DSC, ° C) | Td (Wt, ° C) | CTE-z (ppm / ° C) | Td260 (perc) | Td288 (perc) |
S1155 (FR4) | 140 | 380 | 41 | 60 | 60 |
S1165 (FR4) | 170 | 360 | 40 | 60 | 15 |
2.Halogénmentes PCB gyártási képesség
A halogénmentes NYÁK gyártási szolgáltatáshoz speciális szolgáltatásokat nyújtunk, az alábbi táblázatban az átfogó képességekről olvashat:
Anyag | FR4, CEM-3, fémmag, |
Halogénmentes, Rogers, PTFE | |
Max. Finishing Board méret | 1500X610 mm |
Min. A lemez vastagsága | 0,20 mm |
Max. A lemez vastagsága | 8,0 mm |
Buried / Blind Via (nem kereszt) | 0.1mm |
Képarány | 16:01 |
Min. Fúrásméret (mechanikai) | 0,20 mm |
Tolerancia PTH / préselési furat / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Rétegszám | 32 |
Max. réz (belső / külső) | 5OZ / 10 OZ |
Fúró tűrés | +/- 2mil |
Layer to layer regisztrálás | +/- 3mil |
Min. vonal szélessége / tér | 2.5 / 2.5mil |
BGA pályán | 8mil |
Felületkezelés | HASL, Ólommentes HASL, |
ENIG, Immersion ezüst / ón, OSP |
3.Társasági információk
Az UNIWELL áramkörök co., Ltd. a Shenzhen China-ban talált 2007-ben, aki professioanl a különböző nagy pontosságú PCB és PCBA gyártása, exportja és forgalmazása terén. A PCB-iparban a legmodernebb fejlesztési technikákkal, gyártóberendezésekkel és gazdag termelési tapasztalattal az UNIWELL felajánlja, hogy milyen PCB-t szeretne, és a termékeket számos helyi és tengerentúli vállalat széles körben hagyja jóvá és exportálják a világ minden tájáról, mint Délkelet-Ázsia , Európa, Észak-Amerika, Dél-Amerika, Közel-Kelet, Hongkong és Tajvan szekció stb.
4.Certifications
Az Uniwell-t az ISO9001, ISO14001, TS16949 és UL tanúsítja.
5.FAQ
K: Mi a lead ideje?
Az átfutási idő általában pontosan itt van, általában 5-10 nap a PCB-minta esetében, 10-15 nap a tömegtermeléshez. Bizonyos különleges helyzetben előre tudjuk adni az ügyfelet, hogy elkerülje a várakozásoknak vagy veszteségeknek a vevő oldalát.
K: Mi a tesztelési irányelve és hogyan ellenőrzi a minőséget?
A minta esetében, amelyet általában repülő próbával teszteltek; PCB-khez képest 3 négyzetméteres térfogat, amelyet rendszerint a lámpatestek tesztelnek, ez gyorsabb lesz. Mivel sok lépés van a PCB-gyártáshoz, általában minden lépés után ellenőrizzük.
K: Mi a csomagod?
Belső vákuumcsomaggal és dobozon.
K: PCB szállítmány?
Ez függ az ügyfelektől, néha a szállítmányozónkon keresztül szállítjuk, aki szintén a DHL, a TNT, a UPS, a FedEx és így tovább. A futárszolgálatunk túlságosan jobb szállítási költségeket nyújt, mint közvetlenül az expressz vállalkozásból.
Kérdés: Mi a te készséged?
Képességünk átlagosan 300.000 négyzetméter havonta.
K: Engedje meg, hogy több részszámot illesszen be egy panelbe?
Igen, ez általában a mi gyárunkban történik, így segíthetünk az ügyfeleknek a költségek csökkentésében és bizonyos mértékig csökkenteni az egyes összeszerelési költségeket.
K: Mi a minimális rendelési mennyisége?
Nincs korlátozásunk a MOQ-ra, a prototípus, a közepes mennyiség és a nagy térfogat mind elfogadható.
