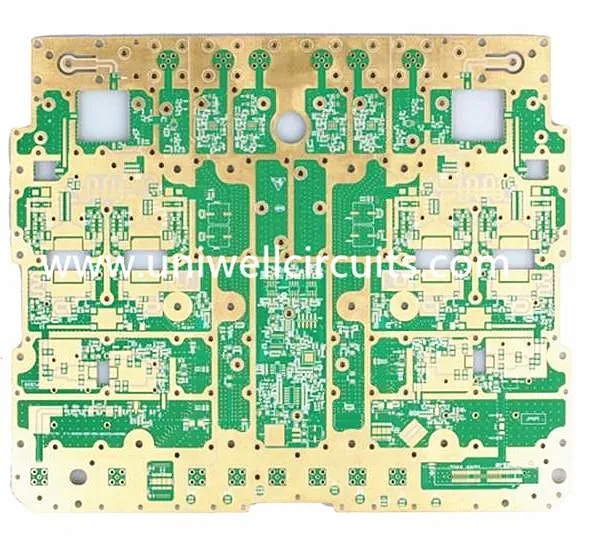

Merülő ezüst nagyfrekvenciájú PCB
1.Termék leírása
Réteg: 2 réteg
Tábla: Ro4450B.
Vastagság: 0,5 mm
Felületkezelés: merítés arany / HASL / Ólommentes HASL / Merülő ezüst / ón / OSP stb.
Minimális rekesznyílás: 0.45mm.
Alkalmazás: orvosi ellátás
Jellemzők: nagyfrekvenciás kártya
A növekvő adatforgalom folyamatosan ösztönzi a gyorsabb jelátvitel iránti igényt. Az elektronikai iparban a PCB-k nagysebességű gyorsforgalmi utakká váltak, milliárd impulzusok másodpercenként. Ez a képesség speciális know-how-t igényel a PCB tervezés és gyártás területén. A nagy pontosság a tervezésben és gyártásban a legfontosabb elem, amely a kapacitáshatások ellenőrzéséhez szükséges.
Az Uniwell áramkörök nagyfrekvenciás PCB-k (HF-PCB) tervezésénél támogatnak. Segítünk Önnek megtalálni a megfelelő szubsztrátumokat, meghatározni a nyomméretet és kiszámítani az impedancia hatásait. Az Uniwell széles körű HF-PCB alapanyagot állít elő raktáron, és a lehető legrövidebb időn belül szállíthatja magas frekvenciájú PCB-jét.
2.Video prezentáció
Az Uniwell áramkörök vezető szerepet töltenek be a kiváló minőségű nyomtatott áramköri kártyák és kapcsolódó PCB szolgáltatások Kínában. Cégünk rugalmas, merev flexibilis, egyoldalas, kétoldalas és többrétegű merev nyomtatott áramköri kártyák gyártására és gyártására specializálódott, 32 rétegig.
3.Terméktanúsítvány
Nagyon támaszkodunk az ügyfelek és gyártók visszajelzéseire, hogy világszínvonalú termelést biztosítsanak, a személyzetünk szeretete támogatja az ügyfeleket abban, hogy megoldást találjanak a termékek költségének csökkentésére anélkül, hogy feláldoznák minőséget.
Az évek óta működő PCB és PCBA összeszerelési szolgáltatással a Uniwell lesz a megfelelő választás, kiváló üzleti partnerré válik az Uniwell-nál.
4. Vezetési idő és logisztika
Vezetési idő
A Uniwell gyors menettulajdonú szolgáltatást nyújt áldozati minőség nélkül, 1-2 réteg 24 óra alatt, 4-6 réteg 48 órán belül.
rétegek | Quick-turn | Minta sorrendje | Tömeges sorrend |
egyetlen | 24 óra | 3 munkanap | 7 munkanap |
kettős | 24 óra | 4 munkanap | 7 munkanap |
4-6layer | 48 óra | 5-6 munkanap | 10 munkanap |
8-12layer | 120hours | 7-9 munkanap | 15 munkanap |
FR-4 alapú, zárja le az anyag leadási idejét | |||
logisztika
CIF AIR / SEA, FOB HK / SZ stb., Kiválaszthatja a kívánt módszert.
5. Csomagolás és szállítás
belső oldal: Vákuum kívül: karton doboz
kézbesítés
UPS, DHL, EMS, Fedex, tengeri hajózás, stb van hosszú távú együttműködés velük, akkor nekünk a legjobb árat. Vagy ha rendelkezik saját szállítmányozójával, elmondhatja nekünk, és mi gondoskodunk róla.
6.Kis tudás --- Mi a nagy frekvenciájú PCB
Napjainkban a nagy frekvenciájú elektronikus eszközök a fejlődő tendencia, különösen a vezeték nélküli hálózatban. A műholdas kommunikáció gyorsan növekszik, az információs termékek nagy sebességű és nagy gyakorisággal haladnak. Ezért az új termékek fejlesztése során mindig nagyfrekvenciás aljzatot, műholdas rendszert, mobiltelefonos bázisállomást és így tovább kell használni, ezeknek a kommunikációs termékeknek nagyfrekvenciájú PCB-t kell használniuk.
A nagyfrekvenciájú PCB jellemzői az alábbiak szerint:
1) A DK-nak elég kicsinek és stabilnak kell lennie, általában kisebb a jobb, magas DK jelátviteli késleltetésre vezethet.
2) A DF-nek kicsinek kell lennie, ami főként a jelátvitel minőségét befolyásolja, a kisebb DF ennek megfelelően kisebb jelveszteséget eredményezhet.
3) A termikus expansivitásnak a lehető legnagyobb mértékben meg kell egyeznie a rézfóliával, mert a különbség a hideg és a hő változásaitól elválasztott rézfóliát eredményez.
4) A víz felszívódásának alacsonynak kell lennie, a víz nedvszívó hatása a nedves környezetben a DK-t és a DF-et fogja befolyásolni.
5) A hőálló anyagnak, a kémia ellenállóképességnek, az ütésállóságnak, a lefejtés ellenállónak jónak kell lennie.
Általánosságban elmondható, hogy a nagyfrekvenciát 1 GHz fölötti frekvenciaként lehet meghatározni. Jelenleg a polifluortetraetilén (PTFE) anyag széles körben használatos a nagyfrekvenciájú PCB-gyártásban, Teflonnak is nevezik, amely frekvencia általában 5 GHz fölött van. Ezenkívül az FR4 vagy PPO szubsztrát felhasználható a termék frekvenciájára 1GHz ~ 10GHz között. Ez a három nagyfrekvenciás szubsztrát különbségeket mutat:
Ami az FR4, PPO és Teflon laminált költségét illeti, az FR4 a legolcsóbb, míg a Teflon a legdrágább. A DK, a DF, a vízfelvétel és a frekvencia jellemzője miatt a Teflon a legjobb. Ha a termék alkalmazásához 10 GHz-nél nagyobb frekvenciára van szükség, csak Teflon PCB-alapú szubsztrátumot tudunk gyártani. Nyilvánvaló, hogy a Teflon teljesítménye sokkal jobb, mint a többi szubsztrát, azonban a Teflon szubsztrátum hátránya a magas költségeknek és a nagy hőállóságnak. A PTFE merevségének és a hőálló anyag tulajdonságainak javítása érdekében nagy mennyiségű SiO2-t vagy üvegszálat töltőanyagként. Másrészről, mivel a PTFE anyag molekuláris tehetetlensége miatt nem könnyű összeilleszteni a rézfóliával, ezért a kombinált oldalon különleges felületi kezelést kell végezni. Ami a kombinált felületkezelést illeti, normális esetben a PTFE felületén vagy a plazma maratásán a vegyszeres maratás a plusz felület érdességére vagy a PTFE és a rézfólia közötti ragasztóréteg felvételére szolgál, de ezek befolyásolhatják a dielektromos teljesítményt.
Az Uniwell áramkörök sokféle nagyfrekvenciájú PCB-t tartalmaznak Rogers, Taconic, Arlon stb., Számos típusú nagyfrekvenciás aljzathoz, elegendő tárolási kapacitással rendelkezünk a gyors szállítás érdekében.
