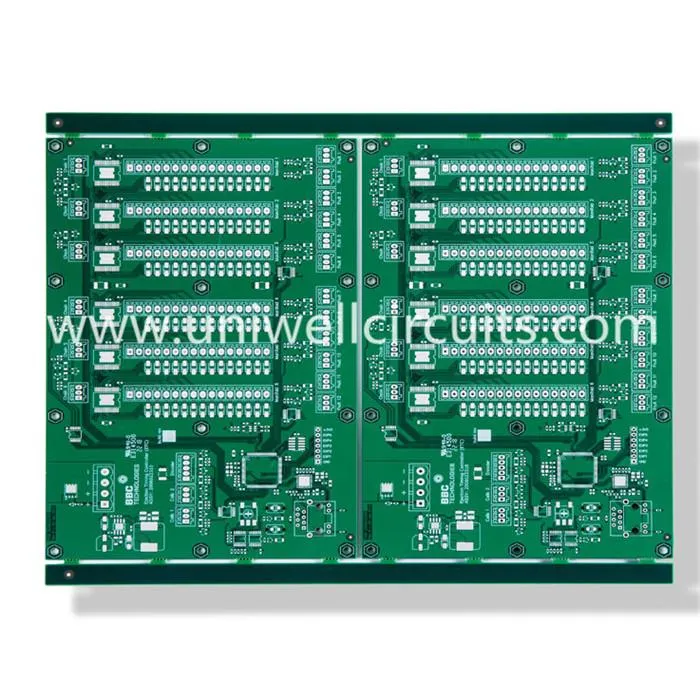

1.Product jelen van
Leírás:
Réteg: 4
A lemez vastagsága: 1,6 mm
Felületkezelés: merítés ezüst.
Anyag: FR4 TG170.
Minimális vonalszélesség / vonal távolság: 8 / 10mil
Rézsúly: 105 μm
A Uniwell egyoldalas fedélzetet, dupla rétegű lapot, többrétegű vadat (akár 32 rétegű), egyoldalas hajlékonylemezeket, dupla oldalsó hajlékonylemezeket és többrétegű hajlékonylemezeket, merev hajlékony tábla stb.
A prototípus gyors gyors fordulata a minőség feláldozása nélkül a legnagyobb karakter.
2. Céginformáció
Shenzhen székhelyű, Uniwell áramkörök cO., LTD. a nagy fordulatszámú, prototípusú, közepes és nagy mennyiségű nagy pontosságú kétoldalas és többrétegű PCB-k (Printed Circuit Board) tervezésén, fejlesztésén, gyártásán és értékesítésénél a következőkre is képes:
- NYÁK szerződéskötés
- PCB összeszerelés Szolgáltatások
- PCB tervezés és értékesítés
- Komponens beszerzés és anyagmenedzsment
- Termék dizájn
- Gyors PCB és PCBA prototípusok
- Kábel és drótszerelvények
- Műanyagok és öntőformák
- AOI, röntgenvizsgálat, egyéb funkcióvizsgálati szolgáltatás
3.A minőségi PCB kialakításnak gondoskodnia kell a készletről.
A komponens elrendezés alapfeltétele a kiváló minőségű PCB-diagramok tervezésének. Az alkatrészelrendezés követelményei közé tartozik a telepítés, a feszültség, a fűtés, a jel és az esztétika.
A komponens elrendezés alapfeltétele a kiváló minőségű PCB-diagramok tervezésének.
1) Alkatrész elrendezés
Az alkatrészek elrendezésének követelményei közé tartozik a telepítés, a feszültség, a fűtés, a jel és az esztétika.
1.1.Installation
Az adott alkalmazási helyzetekre utal, hogy az áramköri lapot simán behelyezzük az alvázba, a héjba, a nyílásba, nem pedig a térbeli interferenciákba, például a rövidzárlatos balesetbe, és a megadott csatlakozókat a házon vagy a házon belül meghatározott pozícióban egy sor alapvető követelmény. Nem fogok belemenni.
1.2.A stressz
Az áramköri lapnak képesnek kell lennie mindenféle külső erő és rezgés ellenállni a telepítés és a működtetés során. Ezért az áramköri kártya ésszerű kialakítása és a különböző lyukak (csavaros lyukak és különleges alakú lyukak) helyzete a táblán A lyuk és a lemez közötti távolság nagyobb, mint a lyuk átmérője. Ugyanakkor azt is meg kell jegyezni, hogy a speciális alakú lyukak által okozott lemezek leggyengébb szakasza szintén elegendő hajlító szilárdság. A fedélen lévő csatlakozó közvetlenül "kiterjeszti" a készülék házát, különösen a hosszú távú használat megbízhatóságának biztosítása érdekében.
1.3.Heat
Nagy teljesítményű és fűtőberendezések esetén a hőelvezetési feltételek mellett a megfelelő helyre kell helyezni. Különösen a precíziós szimulációs rendszerben különös figyelmet kell fordítani a hőmérsékleti mező káros hatásaira melyeket ezek az eszközök hoznak létre a törékeny előerősítő áramkörön. Általában a teljesítmény nagy részét egy modulra kell bontani, és bizonyos hőszigetelő intézkedéseket kell tenni a jelfeldolgozó áramkörrel.
1.4.A jel
A jelek interferenciája a PCB-elrendezésben figyelembe veendő legfontosabb tényező. Több alapvető szempont: gyenge jeláramkör és erős jeláramkör elválasztása vagy egyenletes elkülönítése; AC rész elválasztva a dc-résztől; A nagyfrekvenciás rész el van választva a alacsony frekvenciájú rész, Figyeljük meg a jelvezeték irányát, a földvezetékek elrendezését, megfelelő árnyékolást, szűrést és egyéb intézkedéseket. Ez számos olyan érv, amelyet újra és újra hangsúlyoztunk, és amelyeket nem ismételjük meg itt.
1.5.Beautiful
Nem csak az összetevők rendezett és rendezett elhelyezését kell figyelembe venned, hanem a vonal kecses áramlását is figyelembe kell venni. Amint az általános laikus néha kiemeli az előbbieket, meg kell vizsgálni az áramköri tervezés előnyeit és hátrányait. A termék képalkotása érdekében az előbbinek elsőbbséget kell élveznie, ha a teljesítmény nem igényel.Ha nagy teljesítményű, ha kettős panelet kell használni, és az áramköri kártyát be kell zárni, akkor a gyalogos vonal szépségének elsőbbsége. A következő rész a vezetékezés "esztétikáját" tárgyalja.
2) A kábelezés elve
A következőkben részletesen bemutatjuk a szakirodalom kevésbé gyakori anti-interferencia intézkedéseit. A gyakorlati alkalmazást figyelembe véve, különösen a termékpróba során, nagyszámú kettős panel még mindig használatos, és a következő tartalom elsősorban a kettős panelek esetében .
2.1. Az "esztétika"
Kerülje el a derékszögeket, amikor bekapcsol, és megpróbál átmenetet hozni átlóval vagy ívvel.
A vonalnak rendezettnek és rendezettnek kell lennie, és különböző kategóriákba kell rendezni, amelyek nemcsak a különböző jelek kölcsönös interferenciáit elkerülhetik, hanem megkönnyítik az ellenőrzést és a módosításokat is. A digitális rendszerhez ugyanazon a tábla jelvezetékei (pl. Adatvonal, cím line) között nem kell aggódnia a probléma az interferencia, de szeretné olvasni, írni, óra vezérlő jelet, meg kell hűvös, a legjobb védett földvonal.
Nagyméretű padlózatot (az alábbiakban részletesebben tárgyalunk), a talajhuzalt ("arc" kell lennie), és meg kell próbálnunk egyenlő távolságot tartani a jelvezetékek között, a rövidzárlat megakadályozásának előfeltétele mellett, hogy a lehető legkevésbé szivárogjunk.
A gyenge áramrendszereknél a földi és az elektromos vezetékeknek a lehető legközelebb kell lenniük.
Használja a táblázat összetevőjének rendszert, a jelvezeték a lehető legteljesebb legyen.
2.2.Ground elrendezés.
Nagyon sok vita folyik a szakirodalomban a talajvonal fontosságáról és elrendezéséről, de a tényleges PCB-kben még mindig hiányzik a részletes és pontos bevezetés a földi elrendezéshez. Tapasztalatom szerint a a rendszer megbízhatóságát (nem csak kísérleti prototípust), a földi vonalat nem lehet túlsúlyozni, különösen a gyenge jelfeldolgozásban. Ennek érdekében nem szabad erőfeszítenünk a "nagy kiterjedésű terület" elvének megvalósítását.
A talaj burkolatakor rácsosnak kell lennie, kivéve, ha más vonalak határolják el. A rács hőteljesítménye és nagyfrekvenciás vezetőképessége sokkal jobb, mint az egész földé. A kettős panel huzalozásánál néha szükséges a földvezeték elválasztásához annak érdekében, hogy a jelvezetéken haladjon, ami rendkívül kedvezőtlen ahhoz, hogy fenntartsa a megfelelő földelési ellenállást. Ennek következtében számos "intelligens" eszközt kell elfogadni az áramlat "sima" biztosításához. Ezek a technikák a következők:
Számos felszíni felépítésű alkatrész alkalmazható a hegesztési lyukak által elfoglalt "eredeti" tér kiküszöbölésére.
Teljes mértékben kihasználja a pozitív helyet: a felszíni szerelésű összetevők széles körű felhasználása, hogy a jelzővezetékeket a lehető legmagasabb szintre emeljék, amennyire csak lehetséges, a talajtól az alsóig "önzetlen", számos finom tippet is tartalmaz. könyvem az egyik PCB-készségben: a cserecsapnak van toborzása, sok hasonló varázslat van, tovább fog írni.
A jelvezetékek ésszerű elrendezése a kritikus területeken, különösen a "szív" (itt a teljes lemez földi kommunikációhoz kapcsolódik) "a" a földre, amíg a gondos tervezés, még mindig meg tudja csinálni.
Negatív és pozitív együttműködés: néha az egyik oldalon a lemez, a föld "kétségbeesett", megpróbálhatja a kábelezés két oldalát koordinálni egymással ebben a pillanatban: "Nem tudok itt maradni, van saját helye neked" , ellentétes helyzetben, amely eléggé megfelelő mennyiségű földterületet ürít ki, ismét a számon, a helyszínen, ésszerűen (a lyuknak nagyobb ellenállással mérve), ezen keresztül a "híd" az áthaladt jelvezetékek vonalait, de vonakodnak csatlakozni, és remélik, hogy a tajvani szorosok egységes két oldala megfelelő villamos vezetőképességgel fog beépülni.
A kutya falának száma: nagyon nehéz kijutni a helyről, és nem hajlandó a hatalmas földi vonalra, hogy egy jelvezetékkel levágják, hagyják, hogy ez a jel egy kicsit igazságtalanná váljon, séta a vezetékeket. Néha , Nem vagyok elégedett ahhoz, hogy csak egy csupasz vezetéket húzzak, pontosan a jelet, és ellenőrizni kell egy ellenállást vagy más "hosszú lábakat", tökéletesen indokolhatom, hogy kiterjesszem a készülék tüskét, a részidős jumper helyzetét, mindkettő a jelen keresztül, és elkerülje a jumpertől ezt a szokatlan neveket: - (a legtöbb esetben természetesen mindig egy ilyen jelet tudok elhelyezni a megfelelő helyről, hogy elkerüljék a földet a kereszt által, csak megfigyelésre és képzelőerőre van szükség.
Legalábbis a földáram áramlási útjának ésszerűnek kell lennie, és a nagy áramerősség és a gyenge jeláram nem léphet egymás mellé. Néha egy ésszerű útvonal kiválasztásával egy sor földi vonal érdemes egy ésszerűtlenül konfigurált csoportot.
Végül, egy újabb híres mondás van: "Bízhatsz anyádban, de soha nem bízhatsz a földeden." A nagyon gyenge jelfeldolgozási esetekben (mikrovolt alatt), akár horoggal vagy horoggal biztosítja a földi potenciál konzisztenciáját , a földi potenciálkülönbség legfontosabb pontjain még mindig jobban szeretne a feldolgozott jel amplitúdóját, legalábbis ugyanolyan nagyságrendben, bár a statikus potenciális jog, a pillanatnyi potenciális különbség még mindig nagyon nagy lehet. Ilyen esetre az első elv hogy az áramkört a földi potenciáltól függetlenül a lehető legmesszebbmenőbbé tegye.
2.3. A vonal elrendezése és az áramszűrés.
Nem értek egyet az általános szakirodalommal, hogy az erőátviteli vonalnak annyira vastagnak kell lennie. Csak nagyteljesítményű (1 másodperc átlagos tápfeszültség elérheti az 1A-t), biztosítania kell a tápkábel szélességét (tapasztalatom, 50 mil 1 áram esetén, amely megfelel a legtöbb esetben.) A tápkábel szélessége nem a kulcs, ha csak a jel interferenciáját akadályozza. Még a finomabb vezetékek is jobbak! általában nem az abszolút értékében, hanem a tápellátás ingadozásában és a szuperpozíció interferenciájában.Az áramütés kulcsa a szûrõkapacitás! Ha az alkalmazásának szigorú követelményei vannak a teljesítményminõségre nézve, ne habozzon a szűrõkondenzátorra! a szűrőkapacitás használatával vegye figyelembe a következőket:
A tápfeszültség bemeneti végének teljes áramkörében "teljes" szűrési intézkedéseknek kell lenniük, és a különböző típusú kondenzátoroknak meg kell egyeznünk egymással: "ugyanez nem kevés, legalábbis nem rossz J a digitális rendszer számára legalább 100 + 10 uF elektrolitikus tantál + uF + 1 SMT folt 0.1.High frekvencia (100kHz) 100uF elektrolízis + 10uF chip tantál + 0.47uF patch + 0.1uf patch.Ac szimulációs rendszer: DC és alacsony frekvenciájú analóg rendszerekhez: 1000uF | 1000uF elektrolízis + 10uF tantál + 1uF tapasz + 0,1uF tapasz.
Szükséges a szűrő kondenzátorok "készlet" az egyes fontos chipek körül. A digitális rendszerekhez egy 0,1 uF patch elegendő, általános fontos vagy működő áram, és nagyobb chipnek is 10 uF-es chip tantálra vagy 1 uF patch-ra kell lennie, a legmagasabb munkafrekvencia chipek (CPU, kristályok) és 10 nf | 470 pf vagy 1 nf. A kapacitásnak a lehető legközelebb kell lennie a chip tápfához és minél közvetlen, minél kisebb a közelebb.
A chipszűrő kapacitása érdekében a belső (a szűrő kapacitása a forgácsvezérlő cső lábának) legyen a lehető vastag, lehetőleg több finom vonalat. A szűrőkondenzátor alacsony impedanciájú feszültségforrással van ellátva, és megakadályozza a csere kapcsolási interferenciát, külső kondenzátor cső lábak (a fő áramellátás a szűrő kapacitása a) a tápkábel nem olyan fontos, ne legyen túl vastag vonal szélessége, legalábbis hogy sok lemez területet. Egyes szimulációs rendszerek, a teljesítmény a bemenetre is szükség van az RC szűrőhálózat használatához az interferencia további elnyomása érdekében, míg a kisebb áramvezeték néha az RC szűrőben lévő ellenállás hatását érinti, ami előnyös.
Az üzemi hőmérséklet széles választékával rendelkező rendszer esetében fontos megjegyezni, hogy az alumínium elektrolit kondenzátor csökkentheti vagy akár elveszítheti a szűrőhatást alacsony hőmérsékleten, és helyette a megfelelő tantál kondenzátorokat kell használni. Például használjon 100uF tantált | 1000uF alumínium helyett 470uF alumínium, vagy cserélje ki a 100uF alumíniumot 22uF-es chip tantáldal.
Ne feledje, hogy az alumínium elektrolit kondenzátorok nem lehetnek túl közel a nagy teljesítményű fűtőberendezésekhez.
4. Fő ügyfeleink közé a közepes méretű gyártók a fogyasztói elektronika, digitális termékek, rádiótávközlés, ipari irányítás, automatizálás és orvosi kezelés stb. Szilárd vevőkörünk lendületet adott a vállalati növekedésnek.
