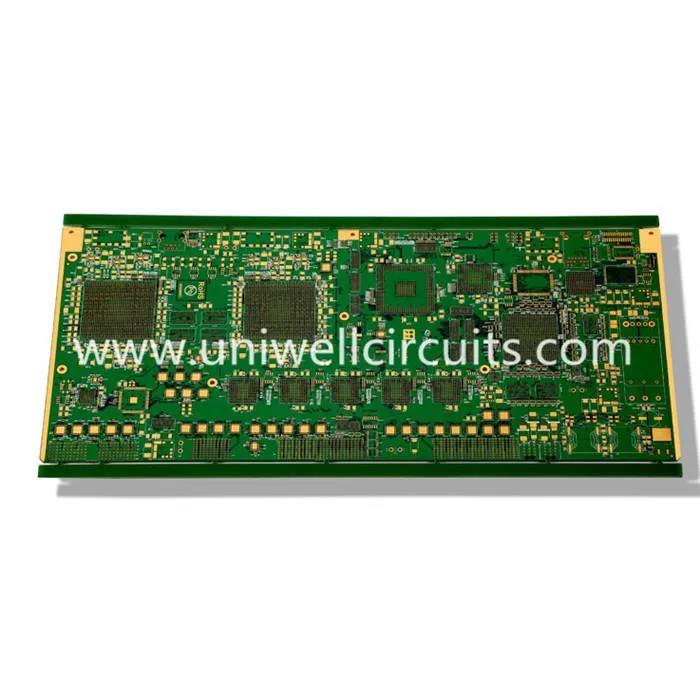

1.Termék leírása
Leírás:
Réteg: 6
A lemez vastagsága: 1,6 mm
Felületkezelés: merítés arany.
Anyag: FR4 TG170.
Minimális vonalszélesség / vonal távolság: 8 / 5mil.
Speciális technológia: eltemetve
Az eltemetett vias lemezek között egy olyan többrétegű PCB belső rétegei vannak, amelyek nem jelentkeznek a külső rétegek egyikén sem. A többrétegű viaszokat a többrétegű PCB belső rétegmagjainak (párosainak) fúrásával és rézzel történő bevonásával hozták létre, ugyanúgy, mint egy szabványos 2 réteg vagy egy több rétegű, átmossá tett lyukú PCB számára. A temetés mélységénél semmi gond nincs, mert a lemezeléskor a lyuk mindkét végén nyitott, és a bevonó kémia szabadon behatolhat. Ha az eltemetett PCB-t olyan eltemetett vásznak tervezték, amely páratlan pár belső rétegek között halad, akkor az építés egyszerű. Nem javasoljuk, hogy a belsõ rétegek páratlan számai között eltemett viaszokat tervezzenek.
A többrétegű PCB-ek sorozatos felépítése a többszörös nyomtatással, kötéssel és plating szekvenciákkal lehetővé teszi komplex kapcsolódási struktúrák építését.
Ha alaposan figyelembe vesszük a gyártás gyakorlati szempontjait, akkor az ugyanazon a nyomtatott áramköri kártyán kombinálhatók a vakok, az eltemetett viaszok és a lyukfuratok.
Az elárasztott vias kevésbé költséges a gyártásnál, mint a vak vias, de útmutatóként a eltemetett vias használata valószínűtlen, kivéve a költségeket, hacsak a teljes rétegszámítás nem csökken legalább 4 réteggel.
Az Uniwell széles választékot kínál a PC-ken keresztül eltemetve. Kérjen minket idézni.
2. Céginformáció
Az Uniwell Circuits Co., Ltd. 2007 áprilisában alakult Shenzhenben, Kínában. Az Uniwell Circuits egy high-tech vállalkozás, amely a nagy pontosságú kétoldalas és többrétegű PCB-k (Printed Circuit Board) tervezésével, fejlesztésével, gyártásával és értékesítésével foglalkozik gyors fordulattal, prototípus, közepes és nagy mennyiség. Az Uniwell Circuits a legmagasabb nemzetközi gyártási szabványoknak is megfelel azáltal, hogy jóváhagyta ezeket a minőségi tanúsítványokat: ISO9001, ISO14001, TS16949. UL tanúsítvánnyal rendelkezünk az egyoldalas, kétoldalas és többrétegű PCB gyártáshoz, és megfelel az IPC és az ROHS szabványainak minden követelményének.
3. Minőségi rendszer
A kiváló minőségű termékek kínálata a mi törekvésünk.
4. Az ügyfelek terjesztik
10 + éves fejlesztéssel termékeink kivitele kontinens, tajvani, USA, Japán, Oroszország, Németország, Svájc, Svédország, Egyesült Királyság, Finnország, Franciaország, Hollandia, Olaszország, Lengyelország, Dánia, Ausztrália, Brazília, Szingapúr, Thaiföld , és Malajzia.
5.FAQ
K: Mikor kaphatom meg az árat?
A lekérdezést követő 24 órán belül általában idézzük. Ha nagyon sürgős az ár megszerzése, kérjük, hívjon minket, vagy mondja meg nekünk az e-mailben, hogy mi fogjuk tekinteni a vizsgálat prioritását.
Kérdés: Hogyan szerezhetek mintát a termékek minőségének ellenőrzéséhez?
Áraigazolást követően megkövetelheti, hogy a minták ellenőrizzék termékeink minőségét. Legfeljebb 1-10 darab mintapéldányt fogadunk el.
K: Meddig lehet elvárni, hogy megkapja a mintát?
Miután kifizette a mintavételi díjat és elküldte nekünk a megerősített fájlokat, a minták 2-3 napon belül készen állnak a szállításra.
A mintákat az expressz segítségével küldjük el, és 3-5 munkanapon belül érkeznek.
Használhatja a saját expressz fiókját, vagy előrefizethet, ha nincs fiókja.
K: Mi a helyzet a tömegtermelés átfutási idejével?
Őszintén szólva, a rendelési mennyiségtől és a rendelés helyétől függ.
Általánosságban elmondható, hogy a tömeggyártás kifejezett és 15-20 munkanapon belül érkezik.
K: Milyen fájlt ajánlanom kell?
A PCB-gyártáshoz Gerber-fájl (protel, tápkábel-fájl, PAD-fájl) vagy vázlatos.
Gerber fájl, Bom, kijelölő szükséges PCBA gyártáshoz és komponensek vásárlásához.
