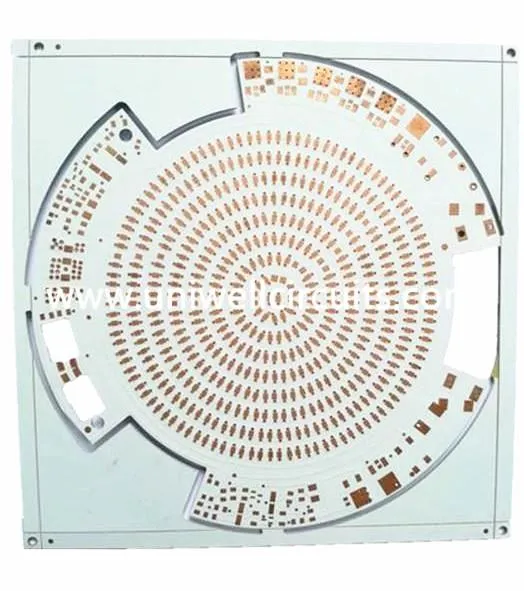

1 rétegű alumínium áramköri lap
1. A leírás leírása
Részletek 1 rétegű alumínium áramköri lapra | |
Rész név: | 1 rétegű alumínium áramköri lap |
Alapanyag: | Alumínium alaplemez |
Rétegszám: | 1 réteg |
Rézvastagság: | 1oz vagy 35um |
Kész lap vastagsága: | 1.6mm |
Forrasztó maszk színe: | Fehér folyékony fotó képelhető Soldermask (LPI) |
Jelmagyarázat: | nem |
Felületre kész: | Merítés arany |
Profil: | CNC + V-CUT |
Hővezető: | 1,0 W / mK |
A szigetelt réteg megszakítja a feszültséget | ≥3KV |
Alkalmazási terület: | LED világítás |
A Uniwell termékei széles választékban vannak:
1) Teljes színű LED kijelző: egyenlően vagy kompakt formában egy piros, zöld, kék színt egy pontban egyenlően terít a panelre, és így a teljes kijelző
2) általában a fizikai sportra, hirdetésre, bankra, tőzsdére, állomásra, kikötőre, piactérre, távközlésre, osztályra, iskolába, monitorra, étterembe, szórakozásra stb. Vonatkozik.
2.PCB műszaki kapacitás
Anyag | FR4, CEM-3, fémmag, |
Halogénmentes, Rogers, PTFE | |
Max. Finishing Board méret | 1500X610 mm |
Min. A lemez vastagsága | 0,20 mm |
Max. A lemez vastagsága | 8,0 mm |
Buried / Blind Via (nem kereszt) | 0.1mm |
Képarány | 16:01 |
Min. Fúrásméret (mechanikai) | 0,20 mm |
Tolerancia PTH / préselési furat / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Rétegszám | 40 |
Max. réz (belső / külső) | 6OZ / 10 OZ |
Fúró tűrés | +/- 2mil |
Layer to layer regisztrálás | +/- 3mil |
Min. vonal szélessége / tér | 2.5 / 2.5mil |
BGA pályán | 8mil |
Felületkezelés | HASL, Ólommentes HASL, |
ENIG, Immersion ezüst / ón, OSP |
3. Lead time & logistcis
1) leadási idő
rétegek | Quick-turn | Minta sorrendje | Tömeges sorrend |
egyetlen | 24 óra | 3 munkanap | 7 munkanap |
kettős | 24 óra | 4 munkanap | 7 munkanap |
4-6layer | 48 óra | 5-6 munkanap | 10 munkanap |
8-12layer | 120hours | 7-9 munkanap | 15 munkanap |
FR-4 alapú, zárja le az anyag leadási idejét | |||
2) Logisztika
Kínálunk FOB Shenzhen, FOB HK vagy CIF az ügyfél célpontja.
Hajó közvetlenül a kijelölt raktárba globálisan.
4. Csomagolás és szállítás
1) a csomagolás részletei: zárt zsák, antisztatikus zacskók, megfelelő doboz, vagy kövesse az Ön igényeit.
kézbesítés
Szállítási terjedelem: UPS, DHL, FedEx, EMS, Kína postafiók, stb.
1) nagy sebesség: kifejezetten minta vagy sürgős megrendelések.
2) Expressz kiválasztás
