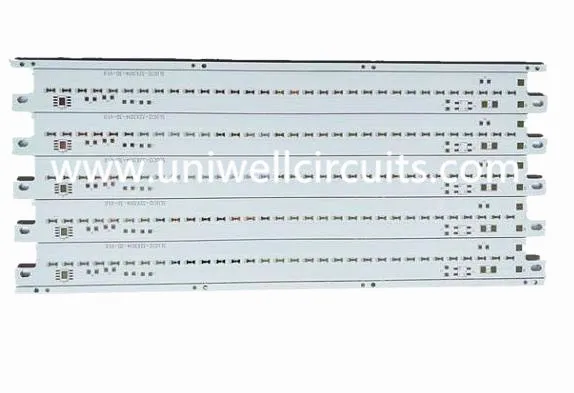

Sárga forrasztó maszk alumínium alapú vezetett PCB
1.Termék leírása
Leírás
Részletek: Sárga forrasztó maszk alumínium alapú LED PCB | |
Rész név: | Sárga forrasztó maszk alumínium alapú vezetett PCB |
Alapanyag: | Alumínium alaplemez |
Rétegszám: | 2 réteg |
Rézvastagság: | 1oz vagy 35um |
Kész lap vastagsága: | 1.6mm |
Forrasztó maszk színe: | Fehér / sárga / fekete / kék, stb. |
Jelmagyarázat: | Fekete |
Felületre kész: | Ólommentes HASL |
Profil: | CNC + V-CUT |
Hővezető: | 2,0 W / mK |
A szigetelt réteg megszakítja a feszültséget | ≥6KV |
Alkalmazási terület: | LED utcai fény |
PCB termékleírás :
| Anyag | FR4, CEM-3, fémmag, |
Halogénmentes, Rogers, PTFE | |
Max. Finishing Board méret | 1500X610 mm |
Min. A lemez vastagsága | 0,20 mm |
Max. A lemez vastagsága | 8,0 mm |
Buried / Blind Via (nem kereszt) | 0.1mm |
Képarány | 16:01 |
Min. Fúrásméret (mechanikai) | 0,20 mm |
Tolerancia PTH / préselési furat / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Rétegszám | 40 |
Max. réz (belső / külső) | 6OZ / 10 OZ |
Fúró tűrés | +/- 2mil |
Layer to layer regisztrálás | +/- 3mil |
Min. vonal szélessége / tér | 2.5 / 2.5mil |
BGA pályán | 8mil |
Felületkezelés | HASL, Ólommentes HASL, |
ENIG, Immersion ezüst / ón, OSP |
2. Uniwell áramkörök gyártása
3. Előnyök
(1) 10 + év tapasztalat PCB-gyártásban és PCB szerelésben
(2) ISO9001, TS16949, UL jóváhagyás és RoHS
(3) Egyablakos megoldás PCB tervezéshez, gyors-forduló prototípus készítéséhez, alkatrész beszerzéshez, SMT és átmenő lyukas szereléshez,
(4) Funkcionális vizsgálat, Házszerelés.
(5) A teljes körű vizsgálati szolgáltatások: Vizuális és AOI ellenőrzés, az áramkörök tesztelésében, a röntgensugárzás a BGA és a funkcionális teszteléshez
(6) Gyártunk SMT és PCB szerelvény, Multilayer PCB, FPC Flex-Rigid, HDI PCB, LED alumínium PCB, Impedancia vezérlőpanel, nagyfrekvenciás PCB, vak és buried PCB Board stb
4. Csomagolás és szállítás
Csomagolás:
Cégünk nem csak arra törekszik, hogy ügyfeleinek jó terméket nyújtson, hanem ügyeljen arra, hogy teljes és biztonságos csomagot kínáljon. És itt készítünk néhány személyre szabott szolgáltatást az összes megrendelésre.
kézbesítés
Az alábbiakban a legkedveltebb szállítási mód a hajózásra, ráadásul a következőket is tudjuk szállítani tengeri vagy vevő szállítmányozó .
Népszerű tags: sárga forrasztó maszk alumínium alap LED PCB, Kína, beszállítók, gyártók, gyár, olcsó, személyre szabott, alacsony ár, kiváló minőség, idézet
