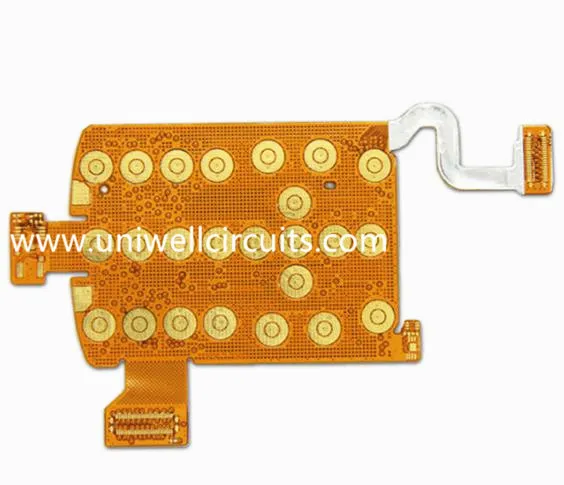

Blind hole flexibilis áramköri kártya
1.Termék leírása
Leírás
réteg: 2
Vastagság: 0,12 mm
Anyag: 1 / 3oz nincs gélelektrolízis
1/2 oz rézvastagság:
Felületkezelés: süllyedő arany
Minimális vonalszélesség / sortávolság: 0.075mm / 0.075mm
PI megerősítő vastagsága: 0,15 mm
Specifikáció: Vak lyuk
Egyéb: a mágneses film acéllemezt be kell illeszteni a PI megerősítésére
A többrétegű, rugalmas nyomtatott áramköri lapokat egyetlen és / vagy kétoldalas áramkörök kombinálásával állítják elő. Ezeket a kombinált áramköröket átlapolt lyukakkal összekötik. Ezzel a technológiával könnyebb elérni a nagy sűrűségű összeköttetéseket. Ezek az összeköttetések fontosak azoknál az alkalmazásoknál, amelyekben egy vagy több rétegvezető nem képes az áramköri csomagolási követelményeket vagy a PIN-címeket elérni.
2. Mikor szükséges a rugalmas áramköri lap?
A rugalmas áramköri lapokat elsősorban az alábbi forgatókönyvek követik:
● Ellenőrzött impedancia árnyékolással
● Árnyékolási alkalmazások
● Ha egy áramkör elrendezését és sűrűségét egyetlen rétegben nem lehet irányítani
● EMI / RFI árnyékolás
● Földelés és teljesítmény sík alkalmazások
● Növeli az áramkör sűrűségét
3. A rugalmas áramköri lapok alkalmazása
A rugalmas áramköri lapokat statikus és dinamikus flexing alkalmazásokban használják. Néhány alkalmazás tartalmaz:
● Szatellitek
● Hallókészülékek
● Légzsák rendszerek
● Szívmonitorok és szívritmus-szabályozók
● Vonalkódos berendezés
● GPS rendszerek
● Gépjármű motorvezérlők
● Avionics
● Mobiltelefonok
● Kamerák
4. Kevés tudás --- a többrétegű flex áramkörök előnye
Különböző előnyei vannak a többrétegű flex-áramköri kártyák használatában, és a legtöbb iparágban előnyben részesítik azok tervezési követelményeit.
● Csökkenti az összeszerelési költségeket és időt: viszonylag kisebb kézi munkára van szükség a többrétegű rugalmas áramkörök tervezésénél és gyártásánál. Ez viszont csökkenti a gyártási hibák esélyeit. A többrétegű flex áramköri lapok kiküszöbölik a költséges forraszanyagok, a csomagolás és az útválasztás szükségességét. A diszkrét kemény PCB-k cseréjének vagy telepítésének helyett a teljes összekapcsolási rendszereket kicserélik vagy telepítik. Ezzel minimalizálható a kábelezési hiba, így csökkentve a gyártási költségeket.
● Csökkenti a csomagolás méretét és súlyát: A merev lapoktól eltérően a többrétegű flex PCB-k könnyűek és kevesebb helyet igényelnek. Ezek a hajlékonylemezek a legvékonyabb dielektromos alapfelületekkel rendelkeznek, amelyek a korszerűbb kialakítást szolgálják.
● Növeli a hőelvezetést: a többrétegű flexi áramköri lapok nagy felület / térfogat arányúak, ami lehetővé teszi a rövidebb hőút elérését. Ezenkívül a rugalmas áramkörök vékony kialakításúak, ami növeli a hőelvezetést az áramkör mindkét oldalán.
● Növeli a tartósságot: a mozgó alkatrészeket tartalmazó formatervezési mintáknál a rugalmas áramkör a megfelelő választás, mivel akár 500 milliószor is rugalmas lehet. A poliimid, amely a rugalmas áramköri lapok legáltalánosabban használt anyaga, rendkívüli termikus stabilitást mutat. Így a rugalmas áramköri kártya könnyen túlélheti a magas hőmérsékletet. A poliimid kiváló hõstabilitásának köszönhetõen jobb alapminõséget biztosít a felszíni szereléshez a kemény lapokhoz képest.
● Növeli a rendszer megbízhatóságát: korábban a maximális hibák egy áramkörben történtek az összekapcsolási ponton. A többrétegű flex áramköri lapok kiküszöbölik az összeköttetések szükségességét. Ez növeli az áramkör megbízhatóságát.
● Nagy sűrűségű alkalmazásokhoz használható: a többrétegű flex áramköri lapok nagyon finom vonalakat tartalmaznak, ami elegendő helyet hagy más komponensek számára. Ezért a többrétegű flex áramköri lapok magas fedélzeti sűrűséggel rendelkeznek.
