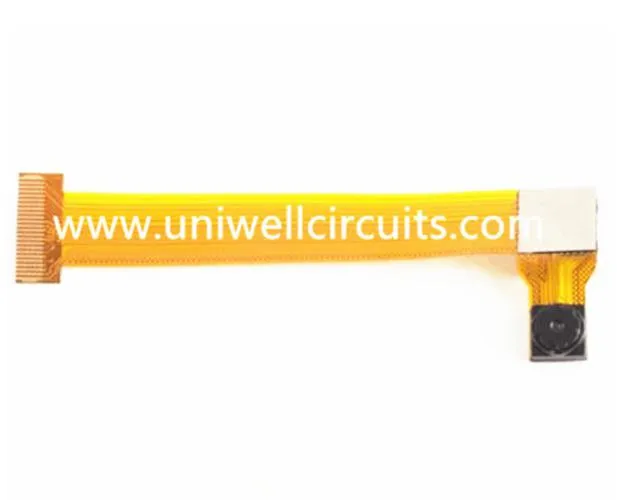

Kétoldalas rugalmas PCB laptophoz
1.Termék leírása
Leírás
Név: Kétoldalas rugalmas PCB laptophoz
rétegek: 2
Vastagság: 0,12 mm
Anyag: kétoldalas, ragasztásmentes elektrolit anyag.
Rézvastagság: 1/2 OZ
Felületkezelés: 1 mikronos merítés.
Minimális vonalszélesség / vonal távolság: 0,15mm / 0,075mm.
FR4 megerősítési vastagság: 0,3 mm.
Alkalmazás: laptop
A rugalmas nyomtatott áramkörök olyan fizikai és elektromos összekapcsolási megoldások széles választékát kínálják, amelyek nem érhetők el merev nyomtatott áramköri megoldásokkal. A 10 éves tömeggyártási tapasztalattal a Uniwell az iparág egyik vezető gyártója az anyagok átalakításában, gyártásában és alkatrészeinek összeszerelésében a rugalmas nyomtatott áramkörökben.
2. A szállítók
Hosszú távú partnerkapcsolatunk van a világ első osztályú beszállítóival.
Erős szállítói kapcsolatok kialakítása azáltal, hogy egyértelműen kommunikálunk igényeinkkel és elvárásaikkal. Szerezzen be a szállítót minőségi filozófiánkban, és közösen vegyen részt az új termék- és folyamatértékelésben.
3. Alkalmazás
A többségi rugalmas áramkör passzív kábelezés, amely elektronikus alkatrészek, például ellenállás, kondenzátorok, integrált áramkörök és hasonlók összekapcsolására szolgál, bár egyesek egyszerűen összekapcsolódnak egymással más elektronikus szerelvények között is közvetlenül vagy csatlakozók segítségével. Az autóipar területén rugalmas áramköröket használnak a készülékházban, az alvázvédelmekben, az áramkörökben, amelyekre a fülke fejlécében és az ABS rendszerekben le kell fedni.
4.Kis tudás --- Rugalmas áramkörök
A flexibilis áramköri kártyák néhány alapvető konstrukciója létezik, de a gyártás különböző fajtáinak jelentős különbségei vannak. A következőkben ismertetjük a rugalmas áramköri szerkezetek legáltalánosabb típusát.
Egyoldalú rugalmas áramkörök
Az egyoldalú rugalmas áramkörök egyetlen vezetőréteget tartalmaznak, amely fém vagy vezető (fém töltött) polimerből készül, rugalmas dielektromos filmen. A komponensek végrehajtási funkciói csak egyik oldalról érhetők el. Lyukak hozhatók létre (fúrás vagy lézer) az alapfilmben, hogy lehetővé tegyék az összetevők vezetését az összeköttetés során, általában forrasztással. Az egyoldalas flex-áramköröket olyan védőbevonatokkal vagy anélkül állíthatjuk elő, mint a fedő rétegek vagy fedőréteg, azonban a legáltalánosabb gyakorlat a védőbevonat feletti áramkör alkalmazása.
A felületi szerelésű készülékek hordozható vezetőfóliákon lehetővé tették a LED-fóliák előállítását, amelyeket a LED-es üvegeknél alkalmaznak, de a rugalmas autóipari világítási kompozitokban is.
Kétoldalas rugalmas áramkörök
A kétoldalas rugalmas áramköri lapok rugalmas áramkörök két vezető réteggel rendelkeznek. A tézis flex áramköröket lyukakkal bevonva vagy anélkül állíthatjuk elő, bár az átlapolt furatváltozás sokkal általánosabb. Ha a lyukak nélküli átépítés és az egyesülési jellemzők egyszerűen csak az egyik oldalról érkeznek, az áramkör a katonai állapot szerint "5-ös típusú".
Ez nem általános gyakorlat, de lehetőség van arra, hogy az áramköri lap mindkét oldalán elektronikai berendezést hozzanak létre, ezáltal lehetővé téve a készülék elhelyezését mindkét oldalon. A tervezési szükségletektől függően a kétoldalas rugalmas áramkörök védőburkoló rétegekkel készülhetnek a kész áramkör egyikében, vagy mindkét oldalán, de főként gyakran kialakulnak mindkét oldalon a védőréteg. Az ilyen típusú szubsztrátum egyik legfontosabb előnye, hogy lehetővé teszi a metszéscsatlakozások készítését. Sok egyoldalas áramkört kétoldalas aljzatra építenek fel azonnal, mivel két metszéspontja van.
Kivágott rugalmas áramkörök
A festett rugalmas áramkörök a tipikus rugalmas áramkörök újszerű elválasztását jelentik. A kifejlesztett eljárás magában foglal egy flexibilis, többlépcsős maratásos eljárást, amely rugalmas áramkört eredményez, és rézvezetéket készített, ahol a vezeték vastagsága több helyen hosszirányban különbözik. (azaz a vezetékek hajlékonyak és rugalmasak, összekötő pontokon vastagak).
Többrétegű rugalmas áramkörök
A rugalmas áramkörök három vagy több rétegvezetőnek nevezik a többrétegű rugalmas áramköröket. Általában a rétegek átlapolt lyukakkal vannak összekapcsolva, bár ez nem feltétele a meghatározásnak, mivel valószínűleg nyílást biztosít az alacsonyabb áramköri jellemzők eléréséhez. A többrétegű flex-áramkör rétegei egymást követően vagy egymás után nem lehetnek folyamatosan laminálva az épületen belül, az észlelhető kivétellel az áthaladó lyukakkal bevont területeken. A szabálytalan laminálás gyakorlata ismeri azokat az eseteket, amikor a lehető legnagyobb rugalmasság kötelező. Ezt úgy érik el, hogy a területek határtalanul hagynak, ahol hajlítás vagy hajlítás történik.
Merev hajlékony áramkörök
A merev flexibilis áramkörök olyan hibrid gyártási rugalmas áramkörök, amelyek merev és rugalmas szubsztrátumokból állnak, és amelyeket egyetlen szerkezetben laminálnak. A merev flexibilis áramköröket nem szabad összetéveszteni a merevített hajlékony szerkezetekkel, csak olyan rugalmas áramkörök, amelyekhez egy merevítőt csatlakoztatnak az elektronikus berendezés súlyának helyi szinten tartásához. A merevített vagy merevített rugalmas áramkör tartalmazhat egy vagy több vezető réteget. Így, bár a két kifejezés hasonlónak tűnhet, ezek olyan termékek, amelyek ésszerűen eltérőek. A merev hajlítás rétegei szintén elektromosan összekapcsolódnak átmetszett lyukakkal. Az elmúlt évek során a merevlemezes áramkörök közé tartozik a katonai terméktervező körében elterjedt népszerűség; bár a technológia a kereskedelmi termékekben való jobb felhasználást eredményezte.
Míg a kihívásokra való kis volumenű alkalmazásoknál gyakran különösebb figyelmet szenteltek, a Compaq számítógépe rendkívüli erőfeszítéseket tett a technológia használatára az asztali számítógépes táblák építéséhez az 1990-es években. Miközben a számítógép legfontosabb merevlemezes PCBA nem hajlott a felhasználásokon át, a Compaq sikeres tervezése során merev hajlékony áramköröket használtak a csuklós kiosztó kábelhez, és a tesztelés során 10x 1000 hajlításokat hajtottak végre. 2013-ra már ismerősek a merevlemezes áramkörök használata az ügyfél-hordozható számítógépeken. A merev flex lemezek általában többrétegű szerkezetek; azonban két fémrétegszerkezetet alkalmanként használnak.
