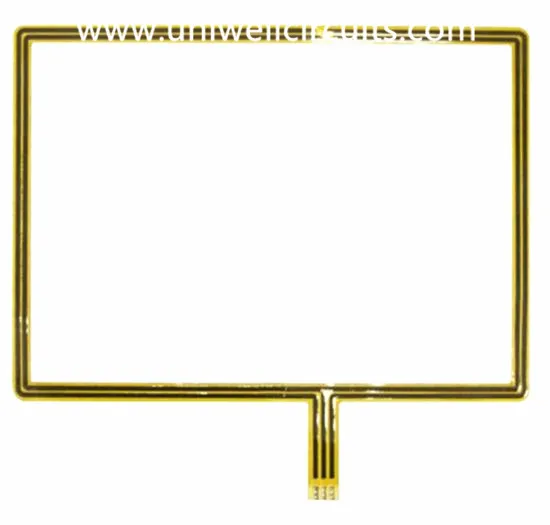

Rugalmas áramköri kártya vezeték nélküli hangszóróhoz
1.Termék leírása
Leírás
Réteg: 2
Vastagság: 0,20 mm
Anyag: kétoldalas ragasztóanyag.
Rézvastagság: 1 OZ
Felületkezelés: merítés arany.
Minimális vonalszélesség / vonal távolság: 0.1mm / 0.2mm.
Alkalmazás: vezeték nélküli hangszóró
A rugalmas áramköri kártyák csökkentik a szerelés költségeit és munkáját, mivel kiküszöbölik a csatlakozókat és a forraszerkezeteket, a rugalmas áramkörök telepítése és karbantartása szintén kényelmesebb és költséghatékonyabb.
Mivel a rugalmas áramkörök egyszerűsíthetik az általános tervezést, kisebb a kábelezési hibák veszélye. A Flex széles körben összetett, ezért gyakorlatilag bármely termékhez használható.
Az Uniwell egy premier prototípusú nyomtatott áramköri gyártósor. Cégként büszkék vagyunk a munkánkra, és meghívjuk Önt, hogy látogasson el hozzánk, hogy megvizsgálja a speciális igényeit.
2. Céginformáció
A prototípusok, a kis volumenű és a közepes volumenű megrendelések, a rugalmas és merev üzletágak egyedi prototípusainak Uniwell áramkörei gyorsan növekednek, mivel létrehozták. Támogatjuk ügyfeleinket az erős technikai K + F képességgel, mindenféle típusú termékkel, stabil és gyors szállítási képességgel. Az Uniwell Circuits az egyik legversenyképesebb vállalat a hazai magas szintű flex és merev fórumon.
3.A Uniwell rövid története
4.FPC termelési kapacitásunk
Rétegek: 20 (12layer is)
Vonalszélesség / tér (mil) belső rétegben: 3/3, 3.5 / 3.5
Képarány: 20: 1 (PTH); 1: 1 (vak vias)
Min. furatátmérő (mil): 6 (mechanikus); 4 (lézer)
A fúrástól a vezetőig (mil) való távolság: 6
Tolerancia az impedancia szabályozásához (+/-): 10%
5. A gyártási megbízások meghosszabbítása
példány | Rugalmas és rugalmas tábla | Flex tábla | |||
Normál szerkezet | Többrétegű szerkezet | Különleges szerkezet | HDI szerkezet | Normál szerkezet | |
Leadtime (days) | 6 | 8 | 10 | 12 | 3-6 |
6.FAQ
Kérdés: Használnom kell egy FR4 anyagot, amelynek magas Tg (Tg = üvegesedési hőmérséklete) van az ólommentes forrasztáshoz?
Nem, nem feltétlenül. Számos tényezőt kell figyelembe venni, pl. Hány réteg, a NYÁK vastagsága, valamint az összeszerelési folyamat jó megértése (forrasztási ciklusok száma, 260 fok fölötti idő stb.). Néhány kutatás kimutatta, hogy egy "standard" Tg-értékű anyag még jobban teljesített, mint néhány magasabb Tg értékű anyag. Ne feledje, hogy még a "leadott" forrasztásnál is a Tg értéket túllépik.
A legfontosabb, hogy az anyag hogyan viselkedik a Tg érték feletti hőmérsékleten (post Tg), így ismerni a táblázatban lévő hőmérsékleti profilokat, segít megnézni a szükséges teljesítményjellemzőket.
K: Milyen anyagi jellemzőket keresnek az anyag kiválasztásakor?
A legfontosabbak, amelyeket elsőként fontolunk meg: CTE
Annak mértéke, hogy az anyag mennyire melegszik fűtött állapotban. Kritikus a Z-tengelyen - jellemzően a Tg fölött és a bővítés nagyobb. Ha a CTE nem kielégítő akkor az összeszerelés során hibák fordulhatnak elő, mivel az anyag a Tg felett gyorsan megnő.
Bal kép: Barrel crack / broken hole Jobbra kép: Lifted land
Az anyagoknak ugyanaz a Tg lehet még különböző CTE-e - az alacsonyabb CTE jobb. Ugyanígy egyes anyagok magasabb Tg értékekkel rendelkezhetnek, de még magasabb (rosszabb) CTE post Tg.
Tg / GLASS TRANSITION TEMPERATURE
A Tg érték az a hőmérséklet, amelynél az anyag egy ésszerűen merev üvegszerű anyagból egy rugalmasabb és hajlítható műanyagszerű anyaghoz változik. Fontos, mint a fenti Tg, az anyag tulajdonságai megváltoznak.
Td / BOMLÁSI HŐMÉRSÉKLET
Ez az anyag degradációjának mértéke. Az analízis-módszer akkor méri, ha az anyag 5% -a elveszíti tömegét - az a pont, amilyen mértékben a megbízhatóság veszélybe kerül, és a delamináció előfordulhat.
A nagyobb megbízhatóságú PCB-k Td ≥ 340 ° C-ot igényelnek
T260 / T288 / TIME TO DELAMINATION
Ez az a módszer, amely meghatározza azt az időt, amikor a PCB vastagsága visszafordíthatatlanul megváltozik egy előre meghatározott hőmérsékleten (260 vagy 288 ebben az esetben) - azaz amikor az anyag olyan mértékben növekszik, hogy delaminálódik.
Kérdés: Használnom kell az ólommentes forrasztással rendelkező legmagasabb Td (Td = bomlási hőmérséklet) FR4 anyagot?
Nagyobb Td érték előnyös, különösen akkor, ha a tábla műszakilag bonyolult és számos újratöltő forrasztásnak van kitéve, de ez magasabb költségeket eredményezhet. Az összeszerelési folyamat ismerete segíthet a helyes döntések meghozatalában.
