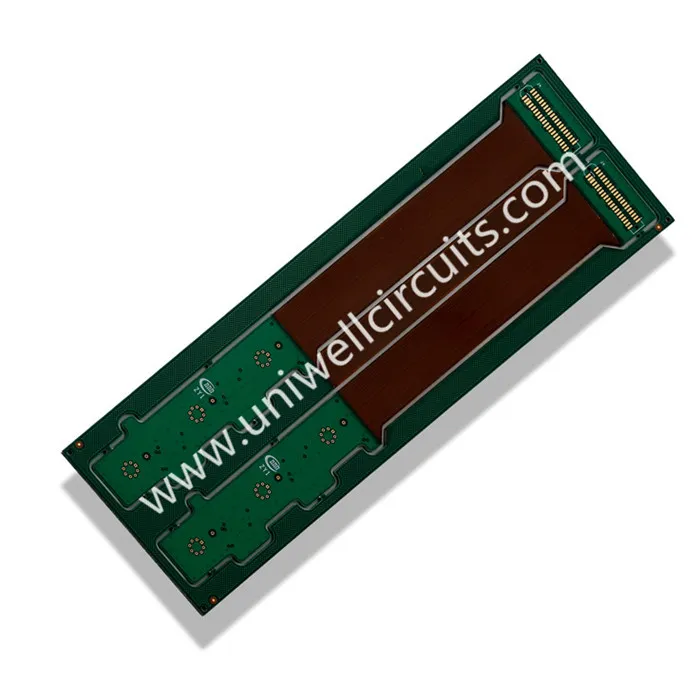

Többrétegű flex merev áramköri lap
1.Termék leírása
Leírás:
10layer merevlemezes tábla
Vonalszélesség / tér: 4 / 6mil
Különböző impedancia-szabályozás
A merev flexibilis PCB-k olyan táblák, amelyek a rugalmas és a merevlemezes technológia legjobb tulajdonságait ötvözik
A dizájnok nagyban különböznek egymástól, és számos anyaggal kombinálhatóak a többszörös felhasználási esetek folyamatos flexiós állapotban - gyakran a gyártási folyamat során létrehozott hajlított görbék, vagy a végső telepítés során.
Uniwell-nál büszkék vagyunk arra, hogy a piac egyik legjobb merevlemezes nyomtatott áramkörét szállítjuk. Pontosan meg akarjuk mutatni, mit tehetünk a fejlesztés, a mérnöki és a prototípuskészítésektől a nagy mennyiségű megrendelésekig.
Mentse magát időt és védje meg a költségkeretet, amikor ma kapcsolatba lép az Uniwell-tel, hogy megbeszélje a közelgő projektet.
2. A szállítók
A megfelelő anyagok döntő jelentőségűek a merev flexibilis nyomtatott áramköri lapon vagy bármely nyomtatott áramköri lapon. A nem megfelelő anyagokkal rendelkező PCB-k elengedhetetlenek lehetnek a kritikus időkben, megszakadhatnak, elkaphatnak tüzet, veszélyes szikrázást okozhatnak, vagy más módon veszélyeztethetik működését. A Uniwell csak a legjobb anyagokat használja mindegyik merev flexibilis PCB számára, hogy biztosítsa a legjobb eredményt a jelátvitel, a hővezetés és a biztonság szempontjából.
3.Application
Számos előnye van a rugalmas merevlemezes nyomtatott áramköri kártyáknak, hogy széles körben használják azokat a digitális eszközöket, mint például a személyi számítógépek, a kamerák és a mobil terminálok, amelyek folyamatos miniatürizáláson mennek keresztül.
4.FAQ
K: Mi az a mikrohullámú lyuk?
Az IPC-T-50M új fogalommeghatározása szerint a mikrovái egy vakszerkezet, amelynek maximális képaránya 1: 1, és egy olyan célterületen végződik, amelynek teljes mélysége nem haladja meg a 0,25 mm-t a szerkezet rögzítési földfóliójától a célterület.
K: Mit értünk egy vakon keresztül?
Ez egy lyuk, amely egy külső rétegtől a belső rétegig fut, de nem az egész PCB-n keresztül. Ezek a lyukak mechanikusan vagy lézeres technológiával fúrhatók. Az 1. pontban látható kép egy lézeres fúvott vakot mutat be.
K: Mit jelent egy eltemetett átjáró?
Ez egy lyuk, amely egy vagy több belső réteg között fut. Általában mechanikusan fúrták őket.
Kérdés: Vannak különböző HDI-jellemzők?
Az alábbi grafikon az IPC-2226-ban meghatározott I., II. És III. Típusú főszerkezeteket mutatja be.
I. típusú. Egyetlen mikroszálas réteget határoz meg a mag egy vagy mindkét oldalán. Mindkét bevonatú mikrohullámot és a PTH-t összekapcsolja, vak, de nem eltemetett vias használatával.
II. Típus. Egyetlen mikrohullámréteget határoz meg a mag egyik vagy mindkét oldalán. A plasztikus mikrohullámú és a PTH-t összekapcsoláshoz használja. Foglalkozik vak és eltemetett viasokkal.
III. Típus. Legalább két mikrokamrát definiál a mag egy vagy mindkét oldalán. A plasztikus mikrohullámú és a PTH-t összekapcsoláshoz használja. Foglalkozik vak és eltemetett viasokkal.
Építési terminológia a HDI konstrukció mértékének meghatározásához:
· 1 + n + 1 = egyrétegű mikrokamra (az I. típusú és a II. Típusú példák szerint)
· 2 + n + 2 = 2 réteg mikrohullámú (a fenti III. Típusú példa szerint)
· 3 + n + 3 = 3 réteg mikrokamra
