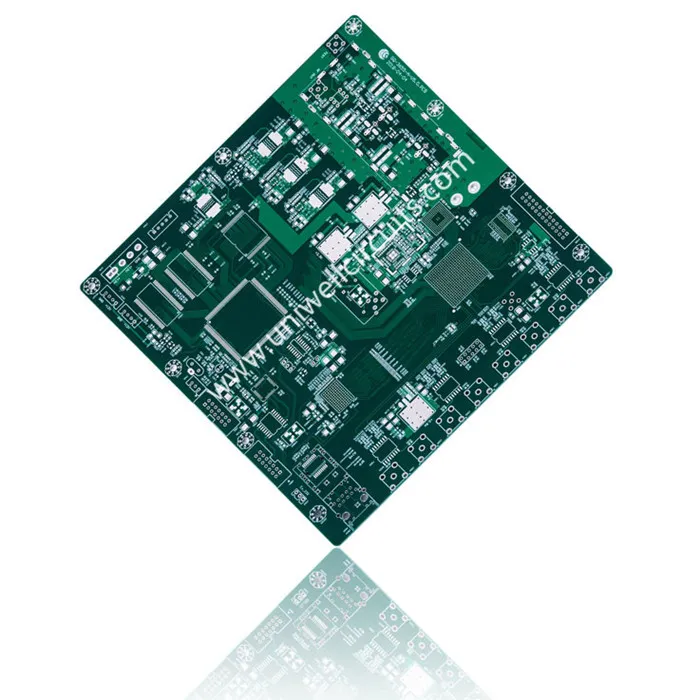

1.Termék leírása
Leírás:
Réteg: 6
A lemez vastagsága: 1,6 mm
Felületkezelés: HASL.
Anyag: FR4.
Minimális vonalszélesség / vonal távolság: 4 / 4mil
Min lyuk: 0.20mm
A nyomtatott áramkörök mellett többrétegű lemezeket is gyártunk, amelyek elengedhetetlenek a modern HDI elrendezésekhez. Ezek alkalmasak minden olyan kialakításra, amelyek nagy tömörségi sűrűséggel rendelkeznek. Akár 4, 8, 12, akár 40 rétegű többrétegű PCB-kre van szükségünk, tapasztalt gyártóként állunk készen. Csak vegye fel velünk a kapcsolatot: tapasztalt szakembereink örömmel tájékoztatják Önt!
2. Céginformáció
Uniwell Circuits co., LTD. egy professzionális gyártása PCB és PCBA. Melyik a gyár egyoldalas PCB, kétoldalas PCB, több rétegű PCB és PCB szerelés stb Van a képesség, hogy a termék minden közepes és tömeges mennyiség. A gyárunk gépe egész nap és egész éjjel dolgozik. A Uniwell mint beszállítóval a legmagasabb minőségű és leggyorsabb szállítás lesz.
3.A NYÁK-gyártás részletes leírása
Anyag | FR4, CEM-3, fémmag, |
Halogénmentes, Rogers, PTFE | |
Max. Finishing Board méret | 1500X610 mm |
Min. A lemez vastagsága | 0,20 mm |
Max. A lemez vastagsága | 8,0 mm |
Buried / Blind Via (nem kereszt) | 0.1mm |
Képarány | 16:01 |
Min. Fúrásméret (mechanikai) | 0,20 mm |
Tolerancia PTH / préselési furat / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Rétegszám | 40 |
Max. réz (belső / külső) | 6OZ / 10 OZ |
Fúró tűrés | +/- 2mil |
Layer to layer regisztrálás | +/- 3mil |
Min. vonal szélessége / tér | 2.5 / 2.5mil |
BGA pályán | 8mil |
Felületkezelés | HASL, Ólommentes HASL, |
ENIG, Immersion ezüst / ón, OSP |
A 10 éves tapasztalattal a PCB-kben és a NYÁK-okban az Uniwell-szel találkozhatsz
Idézet követelmény:
● A csupasz PCB tábla Gerber fájlja
● BOM (Anyagjegy) az összeszereléshez
● A leadási idő rövidítéséhez kérjük, értesítsen bennünket, ha elfogadható alkatrészcsere van.
● Szükség esetén vizsgálati útmutatót és tesztelegyeket
● Fájlok programozása és programozó eszköz szükség esetén
● Szükség esetén vázlatos
4. A csapatunk
Kutatás és innováció, Folyamatos fejlesztés, Kitüntetés iránti elkötelezettség
Ahhoz, hogy jól ismerhesse a márkát mind a belföldi, mind pedig a külföldi csúcsminőségű PCB terén
A mi mindig törekvésünk.
