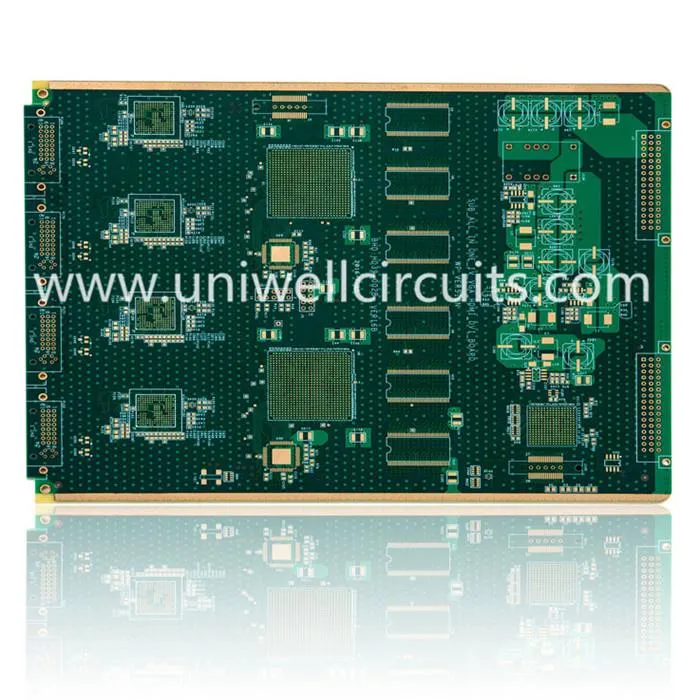

Haladó PCB távközléshez
1. Termékleírás
Leírás:
Réteg: 4
A panel vastagsága: 1,6 mm
Anyaga: FR4
Min lyuk: 0,25 mm
Kész kezelés: ENIG
Alkalmazás: Telecom
Kulcspont: vak eltemetett vias
A PCB-k nagyon fontosak a távközlési ipar számára. A távközlési PCB-k egyik népszerű használata irodai kommunikációra. PCB-ket talál telefonos átkapcsoló rendszerekben, videó együttműködésekben, PBX rendszereknél és Voice over Internet Protocol vagy VoIP eszközöknél. A kommunikációs PCB-ket általában olyan telekommunikációs rendszereknél használják, mint a sejttornyok, műholdak, nagysebességű routerek és szerverek, valamint a kereskedelmi telefontechnika. A távközlési PCB-ket gyakran használják a LED kijelzők és jelzők vezérlésére. Uniwell Circuits Co., Ltd. 2007-ben alakult, Shenzhen, Kína. Uniwell Circuits egy high-tech vállalkozás, amely jóváhagyta az ISO9001, ISO14001, TS16949, UL. Reméljük, hogy őszinte partnere leszel Kínában.
2. Céginformáció
Az Uniwell Circuits Co., Ltd. 2007 áprilisában alakult Shenzhenben, Kínában. Az Uniwell Circuits egy high-tech vállalkozás, amely nagy pontosságú kétoldalas és többrétegű PCB-k (Printed Circuit Board) tervezésével, fejlesztésével, gyártásával és értékesítésével foglalkozik a gyors, a prototípus, a közepes és a nagy volumen. Van két termelési üzem, amely megfelel az Ön minden parancsot.
A Uniwell Circuits gazdag tapasztalattal és gyakorlott szakképzettséggel, kiváló minőségű termékekkel, saját gyártási technikával és professzionális szolgáltatással nagy hírnévnek örvend az ügyfelek világszerte, mint például kontinentális, tajvani, USA, Japán, Oroszország, Németország, Svájc, Egyesült Királyság, Finnország, Franciaország, Hollandia, Olaszország, Lengyelország, Dánia, Ausztrália, Brazília, Szingapúr, Thaiföld és Malajzia.
3. Miért választott minket?
A 10 éves nagyteljesítményű fejlesztéssel versenyképes árat, megbízható termékeket és 24 órás szolgáltatást kínálunk, legyenek partnerei, nem engedjük le.
4.PCB folyamatábra
Teljes körű vizsgálati szolgáltatásokat kínálunk: AOI, funkcióvizsgálat, áramkörök tesztelése, X-Ray a BGA
2) Szállítási
Ha a tábla sürgős, a DHL, a FedEx vagy az UPS stb. Által küldött mintát gyakran küldi el. Ha ez nem olyan sürgős, küldhetünk küldeményszállítmányozónak, akkor talán sok időbe telik, mielőtt megkapja az árut, de megmenthet pénzt.
5. Tudja, mi a Leaded Solder
K: Mi ez?
A leadott forrasztás a leggyakoribb kivitelezés. Ez egy ón és ólom keveréke, amelyet a táblára alkalmaznak. A keverék kb. 63/37 ón / ólomkeverék. Néha 60/40 osztásnak nevezik. Nevezhető SN67 vagy SN66 néven
A hőmérséklet, amelyen folyik (folyékony), 485 fok.
Ez fényes ezüst színű.
Kérdés: Miért használják?
Alapértelmezett folyamatként használják. Ideális a lyukakkal ellátott lemezekhez. A felület nem nagyon lapos SMD-khez vagy BGA-khez.
Kérdés: Mi a folyamat a felület kivitelezéséhez?
A tipikus folyamat a HAL (Hot Air Leveler). A táblákat egy olvadt forraszanyag-tartályba merítik, majd a felesleges forraszanyagból levegő kések fújják le. Ezt a megoldást alkalmazzák a soldermaszk alkalmazása után.
K: Melyek a kritikus mérések?
Általában a vezetékes forraszanyag vastagságát meg kell mérni, bár ez a kérdés időnként felmerül. Az IPC szabvány a réz lefedettsége.
A költségek szintén nagyon alacsonyak, mint a többi típusú kivitel.
