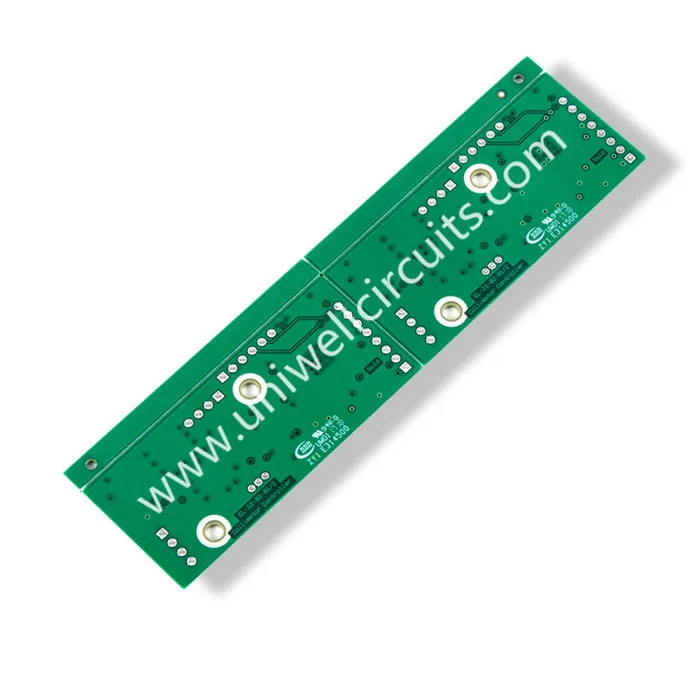

Mobiltelefon áramköri kártya
1. Termékleírás
Leírás
Réteg: 2
A panel vastagsága: 1,2 mm
Felületkezelés: LF HASL.
Anyag: FR4 TG135.
Minimális vonalszélesség / vonal távolság: 7 / 7.8mil
Min lyuk: 0,35 mm
2. Céginformáció
1) Az Uniwell gyors részlete
2007-ben alakult Uniwell áramkörök, székhelye Shenzhen, Kína, a nyomtatott áramköri lapok gyártására szakosodott. Hosszú történetében Kína alapú PCB gyártója, az Uniwell áramkörök különböző típusú PCB-t gyártanak, beleértve az egyoldalas PCB-t, a kétoldalas PCB-t és a több rétegű PCB-t, akár 32 réteg. Különféle termékek széles körben használják a LED világítás, tápegység, mérés, kommunikáció, fogyasztói elektronika, autó elektronika és más iparágakban. Széles körű szolgáltatást kínálunk a gyors PCB prototípusoktól a nagy volumenű PCB gyártásig.
2) Termelési sorunk
Követjük a nemzetközi szabványt a termelés irányításához.
3) Tanúsítványok
3.Advanced létesítmények
Uniwell vizsgálja meg a mennyiséget a távközlési iparág fejlett berendezéseiben, és hosszú távon együttműködik a legjobb anyagszállítóval.
4. A termék jellemzői
1) Nagy hővezető képesség
2) Kiváló lángálló
3) Nagy mechanikai szilárdság
4) Méretstabilitás
5) Nagyon jó hűtőborda
6) Elektromágneses árnyékolás, stb.
5. Gyártási képesség
1) Shenzhen gyár
Anyag | FR4, CEM-3, fémmag, |
Halogénmentes, Rogers, PTFE | |
Max. Finishing Board méret | 1500X610 mm |
Min. A lemez vastagsága | 0,20 mm |
Max. A lemez vastagsága | 8,0 mm |
Buried / Blind Via (nem kereszt) | 0.1mm |
Képarány | 16:01 |
Min. Fúrásméret (mechanikai) | 0,20 mm |
Tolerancia PTH / préselési furat / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Rétegszám | 40 |
Max. réz (belső / külső) | 6OZ / 10 OZ |
Fúró tűrés | +/- 2mil |
Layer to layer regisztrálás | +/- 3mil |
Min. vonal szélessége / tér | 2.5 / 2.5mil |
BGA pályán | 8mil |
Felületkezelés | HASL, Ólommentes HASL, |
ENIG, Immersion ezüst / ón, OSP |
2) Jiangmen gyár
| Anyag | FR4 (normál vagy magas TG vagy halogénmentes) |
CEM-3 Al alapú | |
Max. Finishing Board méret | 540x620 mm |
Min. A lemez vastagsága | 0,20 mm |
Max. A lemez vastagsága | 8,0 mm |
Buried / Blind Via (nem kereszt) | 0.2mm |
Képarány | 00:01 |
Min. Fúrásméret (mechanikai) | 0,20 mm |
Tolerancia PTH / préselési furat / NPTH | +/- 0,0762 mm & +/- 0,05 mm & +/- 0,05 mm |
Max. Rétegszám | 12 |
Max. rézvastagság | 3 OZ belső réteg / 4OZ külső réteg |
A céltűrő tűrés | +/- 2mil |
Layer to layer regisztrálás | +/- 3mil |
Min. vonal szélessége / tér | 4 / 4mil |
BGA pályán | 10mil |
Felületkezelés | HASL, Ólommentes HASL, |
ENIG (+ G / F), Immersion ezüst / ón OSP, Peelable maszk, Szénpaszta |
