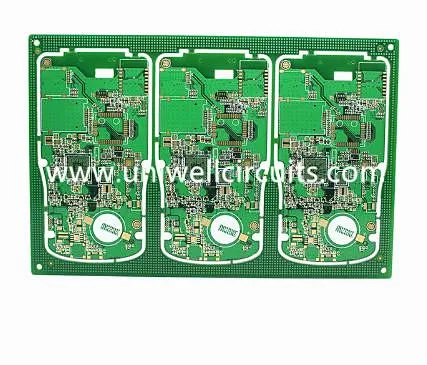

Nagyfrekvenciás impedancia vezérlő PCB
1.Termék leírása
Leírás
Nagyfrekvenciás impedancia vezérlő PCB
Réteg: 2
Vastagság: 1,6 + / - 0,1 mm
Méret: 108,82 mm * 88,56 mm
Használt tábla: FR4.
Minimális rekesznyílás: 0,3 mm.
Felületkezelés: aranyozott.
Speciális technológia: impedancia szabályozás
A Uniwell gazdag tapasztalattal rendelkezik az Impedancia vezérlésű PCB gyártásban,
100% megfelel az ügyfelek igényeinek magas színvonalú.
2. Uniwell bemutatása
1) Az Uniwell 2007-ben alakult, az Intech egyike a Shenzhen of China Professional PCB gyártóknak, amelyek két fiókkal rendelkeznek SHENZHEN UNIWELL CIRCUITS CO., LTD. és a Jiangmen UNIWELL CIRCUITS CO., LTD.
2) megfelelt a legmagasabb nemzetközi gyártási szabványoknak, mivel jóváhagyta ezeket a minőségi tanúsítványokat: ISO9001, ISO14001, TS16949. UL tanúsítvánnyal rendelkezünk az egyoldalas, kétoldalas és többrétegű PCB gyártáshoz, és megfelel az IPC és az ROHS szabványainak minden követelményének.
3) Értékesítésünk 40% -a tengerentúli értékesítés és export Európába, az Egyesült Államokba és az ázsiaiakba.
4) A legtöbb kártyánk EMS, ipari, elektromos, orvosi és egyéb termékekhez használható.
3.Uniwell előnyei:
1) PCB-t gyártunk kétoldalas, akár 40-rétegű, többrétegű PCB, HDI munkákból.
2) Ha más megrendelõktõl megismételted a rendeléseket, és át kívánsz vinni Uniwellre, akkor a legjobb árat kínáljuk.
3) Kivéve a kiváló minőségű és professzionális szolgáltatást, minden részletet fizetünk ügyfeleinknek, például a csomagolást, hogy a Desiccant csomagokat és nedvességjelzőt vákuummal tömített csomagolásban használják a PCB védelme érdekében.
4) Anyag: Van raktáron FR4 TG135 / TG158 / TG180 normál anyag, szintén CEM3 / ROGERS / ARLON / ISOLA
5) Merev / flex / rugalmas merev PCB-k UL jóváhagyással.
6) Rugalmas, gyors visszajelzés az ügyfelek számára mindig.
7) Gyorsan kínálnak majd kevesebb, mint 4 óra, Néhány legfontosabb sürgős vizsgálat tudunk ajánlani 1 óra.
4. Tanúsítványok
5. Csomagolás és szállítás
Csomagolás standardként:
kézbesítés
Általában a DHL, a FEDEX, a UPS, a TNT által szállítottunk, az ügyfelek igényei szerint is hajózhatunk.
6.Kis ismeretek --- Ellenőrzött impedancia
Mi az impedancia?
Az impedancia az áramkör kapacitásának és induktivitásának kombinációja, ha nagyfrekvenciájú. Bár Ohm-ban is mérve van, némileg különbözik az ellenállástól, ami egyenáramú. Az impedancia egy AC jellemző, ami azt jelenti, hogy összefüggésben van a frekvenciával, az ellenállás nem.
Mi az irányított impedancia?
Hacsak nem gondosan tervezte a nyomot és a környezeteit, az impedancia tipikusan "ellenőrizhetetlen", vagyis az impedancia pontonként változik a nyomon.
Magas frekvenciákon a PCB-nyomok nem viselkednek egyszerű kapcsolatokként, az ellenõrzött impedancia segít nekünk biztosítani, hogy a jelek ne romoljanak le, miközben a nyomtatott áramkört körbejárják.
Alapjában véve az ellenőrzött impedancia az aljzat anyag tulajdonságainak illesztése nyomnyi dimenziókkal és helyszínekkel annak érdekében, hogy a nyomjelzés impedanciája egy meghatározott érték bizonyos százalékán belül legyen. A szabályozott impedancia táblák megismételhető nagyfrekvenciás teljesítményt nyújtanak.
Mikor kell használni az ellenőrzött impedanciát?
Ha egy jelnek megfelelő impedanciával kell rendelkeznie a megfelelő működés érdekében, akkor ellenőrizni kell az impedanciát. A nagyfrekvenciás alkalmazások esetében a PCB nyomainak impedanciája fontos az adatintegritás és a jelek tisztaságának megőrzésében. Ha a két elemet összekötő PCB-nyomelem impedanciája nem egyezik meg az összetevők jellemző impedanciájával, akkor megnőhet a kapcsolási idő az eszközön vagy az áramkörön belül. Véletlenszerű hibák is lehetnek.
Mi befolyásolja az ellenőrzött impedanciát?
A PCB nyomának jellemző impedanciáját tipikusan induktív és kapacitív reaktanciája, ellenállása és vezetőképessége határozza meg. Ezek a tényezők függenek a nyomelem fizikai méreteitől, a PCB szubsztrát anyag dielektromos állandójától és a dielektromos vastagságtól. A PCB nyomkövetési impedanciája jellemzően 25 és 125 ohm között mozog. A PCB struktúrából keletkező impedanciaértéket a következő tényezők határozzák meg:
- a rézjelzés szélessége és vastagsága (fent és alul)
- a mag vagy a prepreg anyag vastagsága a réznyom mindkét oldalán
- a mag és a prepreg anyag dielektromos állandója
- a többi rézből származó távolságtól való távolság
