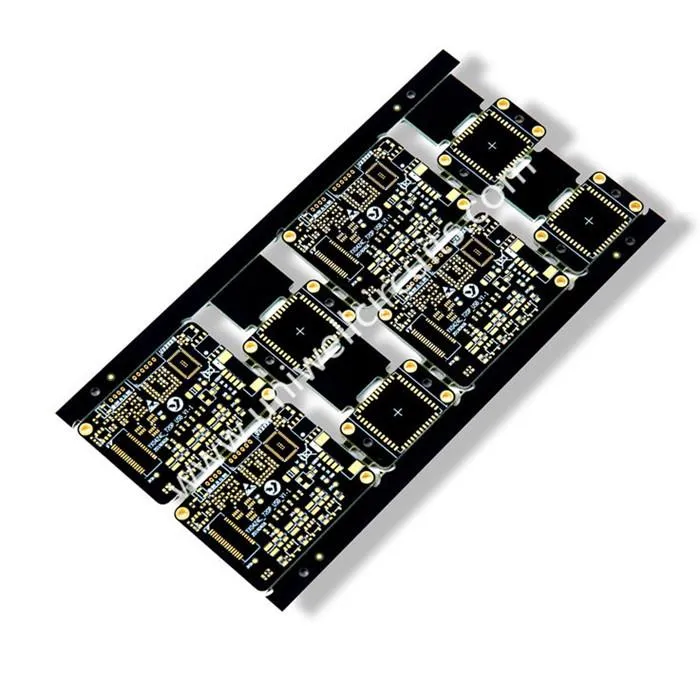

1.Termék leírása
Leírás:
Réteg: 4
A lemez vastagsága: 1,6 mm
Felületkezelés: merítés arany.
Anyag: FR4 TG170.
Minimális vonalszélesség / vonal távolság: 4 / 4mil
Min lyuk: 0,2 mm
Különleges követelmény: impedancia szabályozás
Az Uniwell még matt fekete is lehet, ha akarja.
Az ilyen típusú áramköri kártyákat széles körben alkalmazzák a kommunikáció, a hálózat, a digitális termékek, az ipari vezérlés, az orvosi ellátás, az aeronautika és űrhajózás, a védelmi és katonai területeken. Az Uniwell ingyenes zöld / kék / piros / fekete / sárga / fehér forrasztó maszkot biztosít.
2. Céginformáció
A Uniwell Circuits Co., Ltd. 2007 áprilisában alakult Shenzhenben, Kínában. Az Uniwell Circuits egy csúcstechnológiai vállalat, amely nagy pontosságú kétoldalas és többrétegű PCB-k (Printed Circuit Board) tervezésével, fejlesztésével, gyártásával és értékesítésével foglalkozik gyors fordulattal, prototípus, közepes és nagy mennyiség. A vadonatúj felszereléssel és a 10.000 négyzetméteres teljes gyártási területen az Uniwell Circuits 100.000 négyzetméternyi 2-32 rétegű PCB-t képes előállítani, és havonta több mint 5000 fajtát szállít.
Kínálunk gyors fordulatot szolgáltatás 24 órás szállítás kétoldalas PCB-k, 48-órás 4-8 réteg és 120 óra 10 rétegű vagy magasabb PCB-k. Annak érdekében, hogy megfeleljen a növekvő piaci igényeknek, 2010 októberében egy új gyárat építettünk, amely a Jianghai District Jiangmen városban található Jiangmen Factory-t nevezte meg, amelyet kifejezetten a kis és közepes tömeggyártás számára terveztek. A Jiangmen és a Shenzhen létesítményekkel való kombináció bizonyult, hogy megfelel a megrendelő összes igényének a prototípusból a tömeggyártásig.
3. Mi a forrasztó maszk?
A Forrasztó Maszk védett bevonat a csupasz nyomtatott áramköri lapra. A csupasz táblákat maszkkal borítják, hogy megakadályozzák a véletlenszerű forrasztás áthidalását az összeszerelés során és segítsenek védeni a fedélzetet a környezetből. (Ne keverje össze a forrasztó maszkot konvencionális bevonattal, hanem a védőbevonat is a bevonat, hanem az összeszerelt lemezre, nem pedig a csupasz fedélzetre.). A forraszmaszk általában zöld, de sok más szín is rendelkezésre áll. A leggyakoribb színek a következők:
Zöld
Matte Green
Piros
Kék
Sárga
fehér
Fekete
Matt fekete
A forrasztó maszk nagyon fontos a PCB összeszerelésénél. Mint bármely szerelő elmondja, ha lehetséges, mindig helyezze fel a forrasztó maszk gátakat a felszíni tartópárnák között. Ez megakadályozza a véletlenszerű forrasztás áthidalását az összeszerelés során, és jelentősen csökkenti a rövidítések eltávolításához szükséges újratöltési mennyiséget. Ügyeljen arra, hogy a minimális pad és a pad távolság közötti korlátozások vannak érvényben, ezért nem minden SMD (felületi szerelõ eszköz) párna képes lesz maszk gátak közé. Itt van a mi minimális maszk gát irányelvek.
