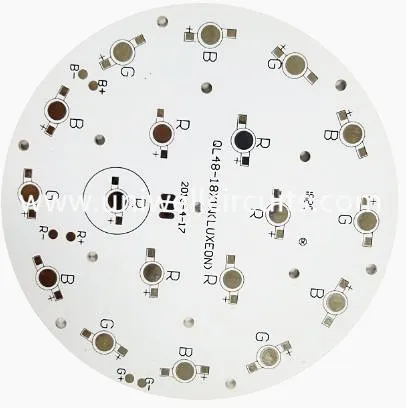

Alumínium nagy teljesítményű led utcai világítás csupasz áramkör
1.Termék leírása
● Vastagság: 0,06 hüvelyk (1,5 mm)
● Szigetelőréteg: 3,94 mil (100 μm)
● Rézvastagság: 1.38 mil (35 μm) Cu, egyoldalas
● Forrasztó maszk színe: fekete vagy fehér
● Színválaszték: fehér vagy fekete
Gyártunk fém alapú nyomtatott áramköri kártyát nagy teljesítményű LED-es fényforrásokhoz 1,6 mm-es alumínium 75 mikronos dielektromos réteg és 35 mikron réz. Vezető szerepet töltünk be az Alumínium alapfém mag PCB-k (MC-PCB) előállításához minden nagy teljesítményű LED-es lámpához. Az MC-PCB-k használhatóak Down Lights / Spot Lights / Street Lights / Solar Lights / Home Lights / Strip / Cove Lights stb.
2. Céginformáció
A Uniwell Circuits Co., Ltd. a nyomtatott áramkör (PCB) gyártójának és szerelésének nagyon kényelmét és árát teszi. A testreszabott nyomtatott áramköri lapok széles választékát kínáljuk, PCB-képesek, hogy minden ügyfelünk PCB-követelményeinek megfeleljen.
Minden PCB és PCB szerelvény megfelel az IPC-A-600F 2. és 3. osztályú vagy magasabb szabványnak. Mi egy ISO9001: 2008, UL tanúsítvány, és termékeink mind RoHS tanúsítvánnyal rendelkeznek.
3.PCB termelési kapacitás:
A Uniwell erőteljes K + F csapattal rendelkezik, így Önnek egyszeri szolgáltatást tudunk nyújtani.
Anyag | FR4, CEM-3, fémmag, |
Halogénmentes, Rogers, PTFE | |
Max. Finishing Board méret | 1500X610 mm |
Min. A lemez vastagsága | 0,20 mm |
Max. A lemez vastagsága | 8,0 mm |
Buried / Blind Via (nem kereszt) | 0.1mm |
Képarány | 16:01 |
Min. Fúrásméret (mechanikai) | 0,20 mm |
Tolerancia PTH / préselési furat / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Rétegszám | 40 |
Max. réz (belső / külső) | 6OZ / 10 OZ |
Fúró tűrés | +/- 2mil |
Layer to layer regisztrálás | +/- 3mil |
Min. vonal szélessége / tér | 2.5 / 2.5mil |
BGA pályán | 8mil |
Felületkezelés | HASL, Ólommentes HASL, |
ENIG, Immersion ezüst / ón, OSP |
4. Minőségi rendszer
Uniwell y átadta az ISO9001 tanúsítványt, A minőség az életünk, és a folyamatirányítási rendszer nagyon tökéletes Kínában.
5. Válassza ki az Uniwell-ot az összes PCB gyártási és összeszerelési igénye iránt
A Uniwell-nál gyors, költséghatékony és nagyon szigorú minőségi előírásoknak is megfelel. Különös figyelmet fordítunk a részletekre és a kis- és nagyprojektek gondozására, ezért 99% -os vevői elégedettséggel és világméretű vállalatok bizalmával rendelkezünk.
Ha többet szeretne megtudni szolgáltatásainkról, lehetőségeinkről és a PCB-vel kapcsolatos problémák megoldásáról, töltse ki online kapcsolatfelvételi űrlapunkat. Telefonos vagy online csevegéssel is kapcsolatba léphet velünk. Minden szükséges információt azonnal megtudunk.
6.FAQ
Kérdés: Biztonságos a PCB tervezéshez?
Az ügyfelek szerzői jogai soha nem fogják gyártani a PCB-kártyát valaki másnak a fájlokhoz, hacsak írásban nem kapjuk meg.
K: Milyen fájlformátumokat fogad el a gyártáshoz?
Gerber fájl: CAM350 RS274X
PCB fájl: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF, szó, txt)
K: Ha csak kisebb változtatásom van a formatervezésemben, töltjük fel az NRE szerszámokat?
Ha bármilyen változtatást hajt végre a nyomtatott áramköri lapon, teljesen új szerszámokat rendelünk hozzá. Ez megakadályozza, hogy a régi grafikát vagy cnc programozást használják. Még egy kisebb változás is ugyanazt a folyamatot igényli, mint az új fájlok, ezért szerszámozási díjat lehet alkalmazni. Kérjük, forduljon az eladóhoz a részletekért.
K: Mi a garancia a PCB-re?
Garantáljuk a csupasz táblákat anyaghibák és gyártási hibák ellen, normál használat mellett, 90 napig a szállítás dátumától számítva ("Jótállási időszak"). Ha hiba merül fel, és a garanciális időszak alatt érvényes igény érkezik, a mi választásunk szerint minden olyan csupasz táblát kapunk, amelyet visszaadtak és megerősítettek, hogy nem felelnek meg a megrendelési előírásoknak és / vagy az alkalmazandó minőségnek és elfogadhatóságnak (i) a csupasz fedélzetet díjmentesen kicserélik, vagy (II) a csupasz fedélzet eredeti vételárával megegyező hitelt adnak ki.
