Alumínium merítésű arany PCB
1. A leírás leírása

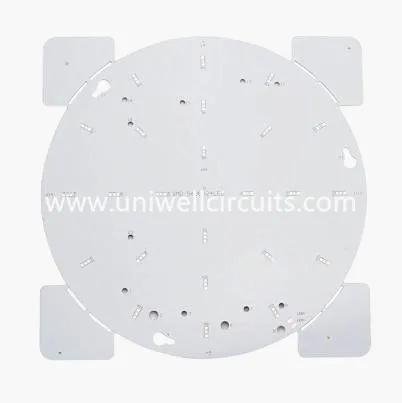

Alumínium merülő arany áramköri lap
Az alumínium PCB általános leírása
Rétegszám: 1-2 réteg
A panel vastagsága: 0,5-3,0 mm
Rézvastagság: 1-3oz
Hővezetés: 1,0-4,0 W / mK
Felületkezelés: HAL (Ólommentes), merítő arany / ón, OSP, Aranyozás
Alkalmazás: Mindenféle LED-es fény
Ellátás USA, Európa és Ausztrália számára
Működési elmélet:
A tápegység felülete felerősítve az áramköri rétegre, ideálisan nagy teljesítményű fénykibocsátó diódák (LED) szerelésére szolgál, amelyek könnyen eloszlatják a hatalom által előállított hőt.
2.A NYÁK-gyártás részletes leírása
Anyag | FR4, CEM-3, fémmag, |
Halogénmentes, Rogers, PTFE | |
Max. Finishing Board méret | 1500X610 mm |
Min. A lemez vastagsága | 0,20 mm |
Max. A lemez vastagsága | 8,0 mm |
Buried / Blind Via (nem kereszt) | 0.1mm |
Képarány | 16:01 |
Min. Fúrásméret (mechanikai) | 0,20 mm |
Tolerancia PTH / préselési furat / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Rétegszám | 40 |
Max. réz (belső / külső) | 6OZ / 10 OZ |
Fúró tűrés | +/- 2mil |
Layer to layer regisztrálás | +/- 3mil |
Min. vonal szélessége / tér | 2.5 / 2.5mil |
BGA pályán | 8mil |
Felületkezelés | HASL, Ólommentes HASL, |
ENIG, Immersion ezüst / ón, OSP |
3.Társasági információk
Az Uniwell Circuit Co., Ltd., 2007-ben alakult Shenzhen, Kína, amely szakosodott gyártása alumínium alumínium rajz, MCPCB, FPC rugalmas áramköri lapok, nagy teljesítményű led színpadi fények, autó fények, bányász lámpa, alagút lámpa, fénycső és így minden egyes specifikáció alumínium PCB fórumon.
4. Szolgáltatásunk
1) A termék és a csomagolás testreszabható.
2) A minta sorrendje elfogadható.
3) 24 órán belül válaszol.
4) kövesse nyomon a megrendelést és tartsa meg veled a kapcsolatot.
5) Ha kérdése van a termékkel kapcsolatban, kérjük, vegye fel velünk a kapcsolatot, a problémákat együtt ASAP megoldásával oldjuk meg.
5.P ackaging és szállítás
Csomagolás: Általában csomagoljuk a termékeket semleges fehér dobozokban és barna kartondobozokban. Ha jogszerűen regisztrált szabadalom van, akkor csomagküldés után felvehetjük az árut a márkás dobozokban.
D elivery
Általában DHL, UPS, FedEx vagy TNT szállítunk. Általában 4-6 napig tart.
Légi és tengeri hajózás is választható.
Népszerű tags: alumínium merülő arany PCB, Kína, beszállítók, gyártók, gyár, olcsó, személyre szabott, alacsony áron, kiváló minőségben, idézet
