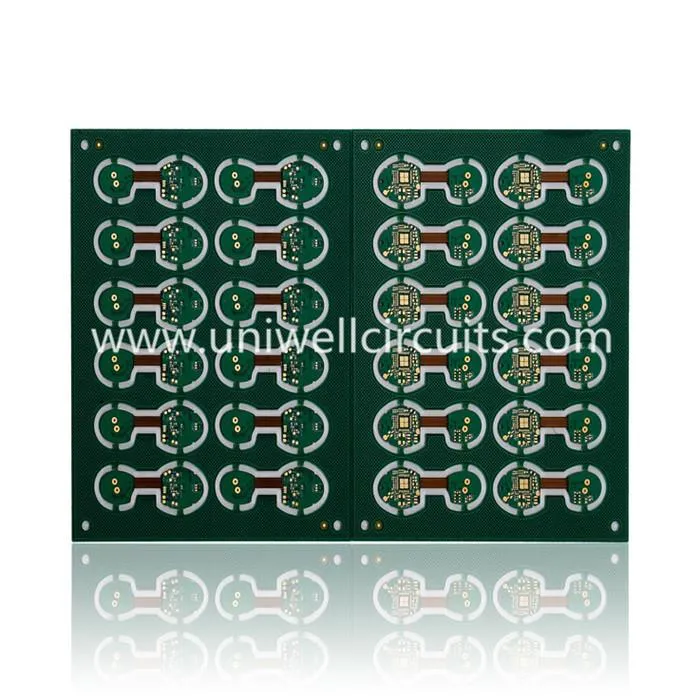

LCD kijelző Merev rugalmas PCB
1.Termék leírása
Leírás:
4 rétegű rugalmas tábla
A panel vastagsága: 0,6 mm
Vonalszélesség / tér: 6 / 4mil
BGA: 7.8mil
Forrasztóhíd: 4mil
A gyantacsatlakozás
2. Cégtörténet
A Uniwell Circuits Co., Ltd.-t 2007 áprilisában hozták létre Shenzhenben, Kínában. A növekedés és a berendezésgyártás révén a vállalat megérkezett a jelenlegi méretére és helyére. Az ügyfelek igényeinek figyelembevétele ösztönzi technológiánkat, és továbbra is növekszik a növekedés.
3. Kerülje a rétegek tervezési irányelveit
Anyag | FR4, CEM-3, fémmag, |
Halogénmentes, Rogers, PTFE | |
Max. Finishing Board méret | 1500X610 mm |
Min. A lemez vastagsága | 0,20 mm |
Max. A lemez vastagsága | 8,0 mm |
Buried / Blind Via (nem kereszt) | 0.1mm |
Képarány | 16:01 |
Min. Fúrásméret (mechanikai) | 0,20 mm |
Tolerancia PTH / préselési furat / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Rétegszám | 40 |
Max. réz (belső / külső) | 6OZ / 10 OZ |
Fúró tűrés | +/- 2mil |
Layer to layer regisztrálás | +/- 3mil |
Min. vonal szélessége / tér | 2.5 / 2.5mil |
BGA pályán | 8mil |
Felületkezelés | HASL, Ólommentes HASL, |
ENIG, Immersion ezüst / ón, OSP |
4. A prototípus és a gyors elforgatás időtartama
Képesek vagyunk gyors turn szolgáltatást nyújtani, egyszeres és dupla rétegű, leggyorsabb 3days, kétrétegű flex-rigid, leggyorsabb 4days
példány | Rugalmas és rugalmas tábla | Flex tábla | |||
Normál szerkezet | Többrétegű szerkezet | Különleges szerkezet | HDI szerkezet | Normál szerkezet | |
Leadtime (days) | 6 | 8 | 10 | 12 | 3-6 |
5. Az értékünk
Kutatás és innováció, folyamatos fejlesztés, kiválóság iránti elkötelezettség
Ahhoz, hogy jól ismerhesse a márkát mind a belföldi, mind pedig a külföldi csúcsminőségű PCB terén
A mi mindig törekvésünk.
