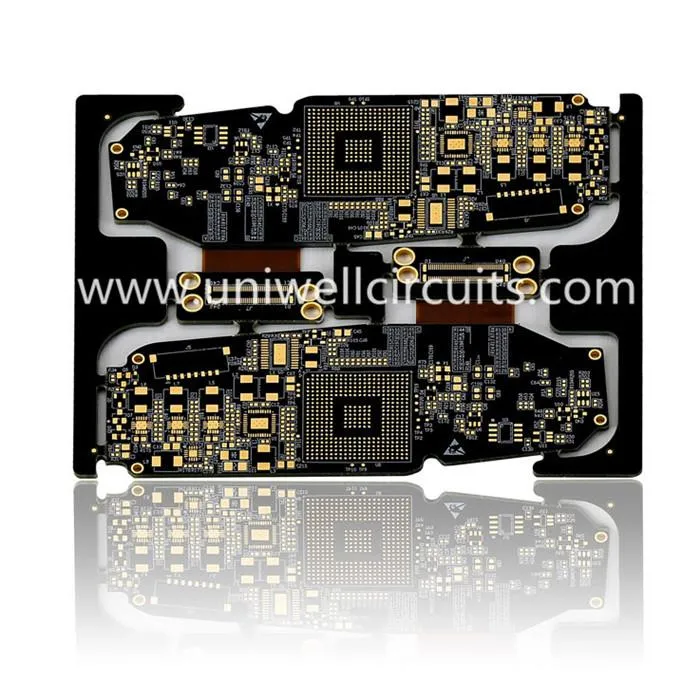

Okos telefon Merev rugalmas PCB
1.Termék leírása
Paraméter:
10 rétegű merevlemezes tábla
A panel vastagsága: 1,5 mm
Vonalszélesség / tér: 3 / 4mil
Forrasztóhíd: 5mil
A Uniwell egyedülálló gyártás flexibilis áramköröket épít fel a pontos előírásoknak, kiszámítható teljesítményt és nagy megbízhatóságot nyújtva. A merev flex-áramkörök (rugalmas áramkörök váltakozása) egyesíti a rugalmas áramkört egy merev vezetővel, például egy csatlakozóval vagy egy áramköri kártyával, és megtalálható a alkalmazások a fogyasztói elektronikától kezdve a légi jármű irányítórendszereiig terjednek.
2.Product line
3.Rigid PCB-kapacitás prototípusokhoz
Anyag | FR4, CEM-3, fémmag, |
Halogénmentes, Rogers, PTFE | |
Max. Finishing Board méret | 1500X610 mm |
Min. A lemez vastagsága | 0,20 mm |
Max. A lemez vastagsága | 8,0 mm |
Buried / Blind Via (nem kereszt) | 0.1mm |
Képarány | 16:01 |
Min. Fúrásméret (mechanikai) | 0,20 mm |
Tolerancia PTH / préselési furat / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Rétegszám | 40 |
Max. réz (belső / külső) | 6OZ / 10 OZ |
Fúró tűrés | +/- 2mil |
Layer to layer regisztrálás | +/- 3mil |
Min. vonal szélessége / tér | 2.5 / 2.5mil |
BGA pályán | 8mil |
Felületkezelés | HASL, Ólommentes HASL, |
ENIG, Immersion ezüst / ón, OSP |
4.FPC kapacitás
Rétegek: 20 (12layer is)
Vonalszélesség / tér (mil) belső rétegben: 3/3, 3.5 / 3.5
Képarány: 20: 1 (PTH); 1: 1 (vak vias)
Min.drilling lyuk átmérő (mil): 6 (mechanikus); 4 (lézer)
A fúrástól a vezetőig (mil) való távolság: 6
Tolerancia az impedancia szabályozásához (+/-): 10%
5. Alkalmazási megfontolások lehetnek:
● Jól összeszerelt csomagok, ahol 3 tengelyes elektromos csatlakozás szükséges (statikus alkalmazás).
● Elektromos csatlakozások, amelyeknél a szerelvény rugalmas használata szükséges (dinamikus alkalmazás).
● Súlyérzékeny alkalmazások, például kézi eszközök, repülőgépek vagy űrhajók, ahol nehezebb és nagyobb tömegű vezetékkötegeket cserélnek.
● Az olyan helyigényes alkalmazásoknál, amelyek megtiltják a vastagabb áramköri lapok vagy vezetékkötegek használatát, a flex áramköri lapok számos előnnyel rendelkeznek.
● Nagy teljesítményű alkalmazások, ahol a hő- és szigetelési követelmények megakadályozzák a tipikus szigetelőanyagokat.
A premier Flex Circuits gyártóként a Uniwell ellátja és átalakítja a vékony, rugalmas anyagokat és egyedi kompozitokat egy globális ellátási láncon keresztül. Egy és több rétegű finomszálas rugalmas áramköröket kínálunk, ahol az alkalmazások kompakt csomagban összekapcsolódást igényelnek. Rugalmas áramkörök kisebbek és könnyebbek, és tökéletesen integrálhatók szinte bármilyen formába.
