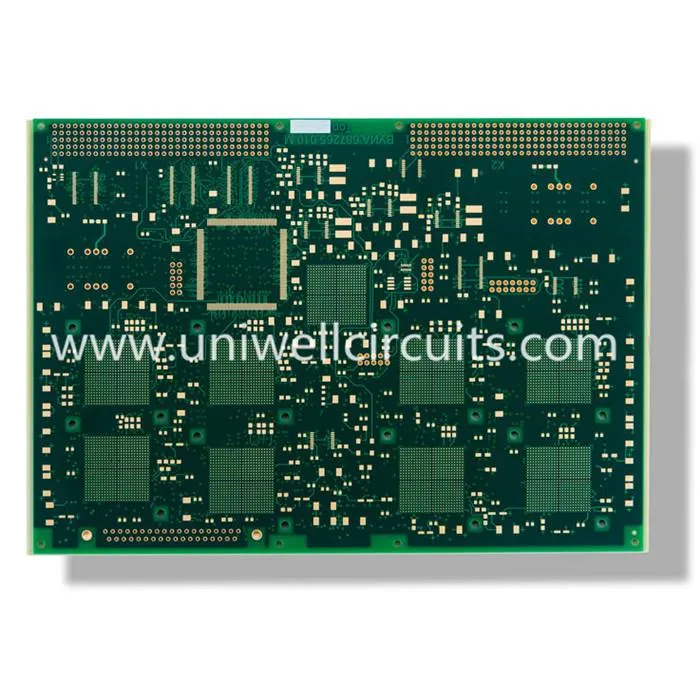

1.Termék leírása
Leírás
Réteg: 20
A panel vastagsága: 2,6 mm
Felületkezelés: merítés arany.
Anyag: FR4 tg170.
Minimális vonalszélesség / vonal távolság: 5.9 / 4.5mil
Min lyuk: 0,3 mm
2.Video leírás
Uniwell áramkörök co., LTD. egy csúcstechnológiai vállalat, és 2007-ben találtunk. A nagy pontosságú kétoldalas és többrétegű PCB-k (Printed Circuit Board) tervezésére, fejlesztésére, gyártására és értékesítésére koncentrálunk, amely gyors fordulásra, prototípusra, közepes és nagy mennyiségre koncentrál 10 + év, gazdag tapasztalattal rendelkezünk a PCB gyártásban és a PCB szerelésben. Jelenleg leginkább a nagy teljesítményű PCB kártyát állítjuk elő a 2L-14L-től és a felett, főként a fogyasztói elektronikában, az áramellátásban, a mechanikus készülékekben, a gépkocsiban és másokban. Van egy videó a Uniwellről. Várakozásaink szerint Ön a hosszú távú partnere Kínában.
3. Az ügyfelek terjesztik
Ügyfeleink széles körben elterjedtek Kínában, Japánban, Koreában, Európában és Amerikában. A világkörnyezet iránti kereslet érdekében sikeresen előállítottuk az OSP (főként ólommentes hegesztéshez használt) környezetvédelmi termékeket, immersion aranyat, ólommentes HASL-t, helogát szabadulva a Digital minden dolgozójának erőfeszítésével, továbbá fejlesztjük a vékony kartonokat, nehéz réz PCB, HDI és alumínium fórumon, hogy megfeleljen a kihívásnak a jövőben. A jövőben környezetvédelmi, könnyű, sokoldalú és kifinomult nagyteljesítményű PCB-t vezetünk be.
4. Technikai képességek
Van egy erőteljes K + F csapata, hogy folyamatosan javítsuk technológiánkat, képességeink egyre erősebbek.
Anyag | FR4, CEM-3, fémmag, |
Halogénmentes, Rogers, PTFE | |
Max. Finishing Board méret | 1500X610 mm |
Min. A lemez vastagsága | 0,20 mm |
Max. A lemez vastagsága | 8,0 mm |
Buried / Blind Via (nem kereszt) | 0.1mm |
Képarány | 16:01 |
Min. Fúrásméret (mechanikai) | 0,20 mm |
Tolerancia PTH / préselési furat / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Rétegszám | 40 |
Max. réz (belső / külső) | 6OZ / 10 OZ |
Fúró tűrés | +/- 2mil |
Layer to layer regisztrálás | +/- 3mil |
Min. vonal szélessége / tér | 2.5 / 2.5mil |
BGA pályán | 8mil |
Felületkezelés | HASL, Ólommentes HASL, |
ENIG, Immersion ezüst / ón, OSP |
5.Melyek az FPC kategóriái?
Kiváló minőségű FPC az összeköttetés elérése érdekében. Ez az összetevő blokkolja a sík szalagkábel lágy FPC jelvezetékét, amely a merev FPC szükséges része. A gyártás befejezése után az FPC nagyobb függőleges működési helyzetet, amely az összekapcsolási megközelítés z síkját biztosítja, valamint az x, y és z sík rezgés a stressz hatása alatt megszünteti az ón forraszerkezetek feszültségét és törzsét. a többrétegű FPC szoftver:
1) többrétegű FPC rugalmas szigetelőanyag-kompozíció, a késztermék tulajdonságai rugalmasak lehetnek: ez a szerkezet általában sok egyoldalas vagy kétoldalas mikroszalag rugalmas FPC, amely a vég két oldalán kötődik, de a központi rész és a hogy a kívánt elektromos jellemzők, például a jellemző impedancia teljesítmény és az összekapcsolódó merev fázis elérése érdekében a többrétegű puha FPC komponens minden egyes vonalrétegének kialakítania kell a jelvezetéket a talaj felszínén.
2) többrétegű FPC-t tartalmaz lágy szigetelőanyagon, amely rugalmasan hajlítható a késztermék végén: ez a fajta többrétegű puha anyag puha szigetelőanyagból, például poliimid filmből készül, és a réteg Ez a lágy FPC-t akkor alkalmazzák, amikor a tervezési követelmények a film szigetelési jellemzőinek maximalizálására szolgálnak, mint például az alacsony dielektromos állandó, a vastagság egyenletes közeg, a könnyű súly és a folyamatos feldolgozás. Például a poliimid filmszigetelésből álló többrétegű FPC körülbelül harmadával könnyebb, mint egy merev epoxigyanta FPC.
3) többrétegű FPC-t alakítanak ki a lágy szigetelőanyagon, és a készterméknek képesnek kell lennie kialakítani, nem pedig folyamatos hajlításra: ez a fajta többrétegű puha FPC lágy szigetelőanyagból készül. puha anyag, de az elektromos tervezés miatt korlátozott, például a vezető ellenállás, a vastag vezetékek igénye vagy a szükséges impedancia vagy kapacitás miatt, megköveteli a földi sík és a vastag szigetelő szigetelés közötti jelet. amikor termékformában alkalmazzák.
Nagy rugalmasság érdekében az FPC vékony réteg megfelelő bevonatokkal, például poliimiddel bevonható, vastagabb réteg helyett. A fémezett lyuk lehetővé teszi az z sík összekapcsolását a flexibilis áramköri rétegek között. Az FPC jó minőségű a szolgáltatás a legmegfelelőbb a rugalmas, nagy megbízhatóságú és nagy sűrűségű kialakításhoz.
